Общая информация

• Уникальный на мировом рынке супер-высокопроизводительный AdvancedMC (AMC) модуль одиночной ширины с мультиядерным ПЦОС, ПЛИС высокой плотности и FMC-сайтом для модульных систем ЦОС стандарта MicroTCA® и AdvancedTCA® и автономных приложений !
• Установка в шасси MicroTCA и несущие платы AdvancedTCA
• FMC-сайт для мезанинного FMC-субмодуля для адаптации внешнего ввода/вывода (АЦП, ЦАП, SFP+, QSFP+, RF, SDR, и др.) к приложению пользователя
• Различные режимы активации FMC-субмодуля
• Высокоскоростная передача данных реального времени между AdvancedMC (AMC) модулями внутри шасси MicroTCA через AMC-интерфейс с применением протоколов 10GbE, 40GbE, Serial RapidIO и PCIe
• Высокоскоростная многоканальная коммуникация ПЦОС-ПЛИС
• Удаленное управление от ПК и Android® устройств и управляющая коммуникация между AdvancedMC (AMC) модулями внутри шасси MicroTCA через интерфейсы 1GbE
• Унифицированное ПО TASDK® для быстрой разработки приложений и системного управления
• Соответствие спецификациям PICMG® 3.0 Rev.3.0, MicroTCA.0 R1.0, AMC.0 R2.0, IPMI v1.5, и VITA® 57.1
• Автономная работа от внешнего источника +12V без шасси MicroTCA для встраивания в аппаратуру пользователя

Особенности

• 8-ми ядерный ПЦОС Texas Instruments TMS320C6678 (1.4GHz/1.25GHz, 359/320GMAC, 180/160GFLOPS)
• ПЛИС Xilinx Virtex-7 (XC7VX690T, XC7VX415T, XC7VX330T)
• FMC HPC интерфейс VITA 57.1 для FMC-субмодуля (160 I/O, 8x GBT)
• Магистральные AMC-порты 4-7 и 8-11 Fabric-D/E/F/G  стандартов 4x 10GbE, 10GBASE-BX4 (XAUI), 40GBASE-CX4 (XLAUI), 4x Serial RapidIO (39.4Gbps), и 4x PCIe (32Gbps) от ПЛИС
• Управляющие  AMC-порты 0-1 Fabric-A 1GbE от ПЦОС
• Коммуникация ПЦОС-ПЛИС через порты 4х Serial RapidIO (20Gbps), параллельный интерфейс EMIF16 и GPIO/прерывания ПЦОС
• 8GB DDR3 память ПЦОС
• 2Gb NOR FLASH память ПЦОС для загрузчика, системного монитора, приложений ПЦОС и "прошивок" ПЛИС
• Высокоскоростная память 128KB MRAM ПЦОС для сохранения "критических" данных при потере питания
• Общая и секторно-зонная аппаратная защита от записи FLASH
• Общая аппаратная защита от записи MRAM
• Внешние банки DDR3 памяти ПЛИС x64 (8GB) и x32 (4GB)
• 8-ми битный порт внешнего ввода/вывода для ПЛИС (XGPIO)
• Опциональный синтезатор (или генератор) опорной частоты для трансиверов ПЛИС для AMC портов 4-7/8-11
• UART-интерфейсы ПЦОС и MMC-контролера для внешнего мониторинга и управления модулем
• Управляемые от ПЦОС и ПЛИС светодиоды на лицевой панели модуля для пользовательских приложений
• Светодиоды состояния AdvancedMC (AMC) модуля на лицевой панели
• JTAG-разъемы для ПЦОС, ПЛИС и FMC-модуля
• Высокоскоростной MMC-контроллер на базе MMC-ядра TAMMC Gen2 фирмы МикроЛАБ Системс с мониторингом источников питания и температур AdvancedMC (AMC) модуля и индикацией состояния для его надежной работы и защиты
• Средневысотный (M/S) или полновысотный (F/S) конструктив AdvancedMC (AMC) модуля одиночной ширины
• Коммерческий и индустриальный температурные диапазоны

Средства разработки ПО

• Унифицированная среда разработки ПО TASDK® для AdvancedMC (AMC) модулей TORNADO-A для разработки приложений ПЦОС и управляющих приложений для ПК (Windows, Linux) и устройств на базе Android®
• ОСРВ TI RTOS/NDK и "bare-metal" API для ПО ядра 0 ПЦОС
• Среда TASDK/ThreadX с пре-сертифицированной ОСРВ Microsoft Azure ThreadX® для разработки высокоскоростных и надежных приложений для критических применений
• JTAG эмуляторы MIRAGE-NE1/NC2 фирмы МикроЛАБ Системс и среда TI Code Composer Studio для компиляции и отладки приложений ПЦОС
• Среда Xilinx ISE/Vivado и высокоскоростной USB JTAG эмулятор MIRAGE-UXF фирмы МикроЛАБ Системс для компиляции и отладки "прошивок" ПЛИС
• Демо-проекты ПЦОС и ПЛИС для тестирования AdvancedMC (AMC) модуля и основы для разработки приложений пользователя

Облаcти применения

• многоканальные системы связи
• многоканальный цифровой радиоприем и мониторинг
• распределенные и автономные системы ЦОС
• многоканальная обработка видеосигнала
• интеллектуальное видеонаблюдение
• радиолокация и астрофизика
• измерительные и промышленные системы
• медицинские системы

** Примечания

1.  Наряду с AdvancedMC (AMC) модулями ЦОС, для построения законченных систем ЦОС стандарта PICMG® MicroTCA® необходимы базовые инфраструктурные компоненты MicroTCA (шасси, контроллеры/коммутаторы MCH и источники питания).

2.  Фирма МикроЛАБ Системс готова модифицировать выпускаемые изделия в соответствии со специальными требованиями Заказчика. Свяжитесь с отделом продаж для уточнения деталей.

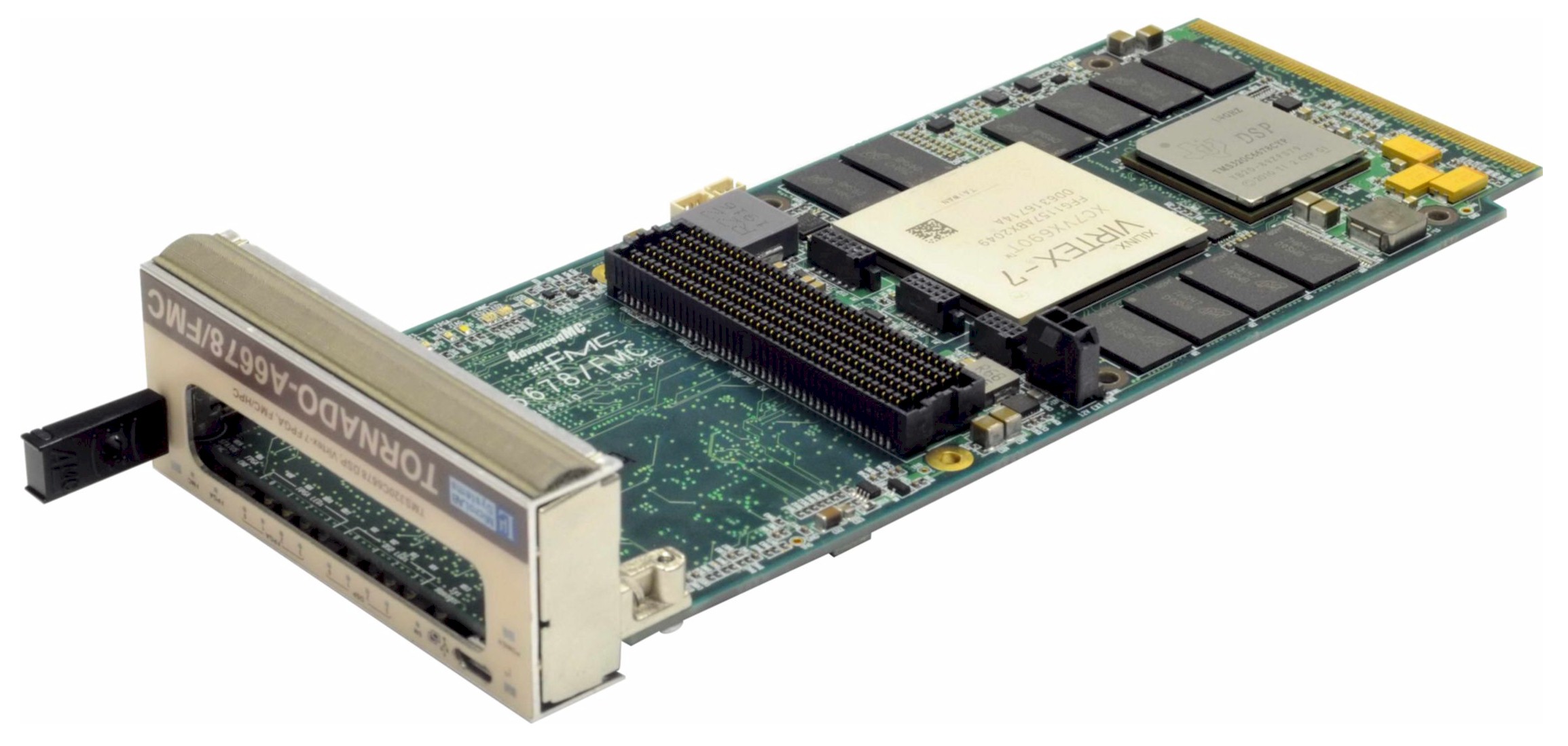

AdvancedMC (AMC) модуль TORNADO-A6678/FMC® (M/S)
(нажмите чтобы увеличить)


Блок-схема AdvancedMC (AMC) модуля TORNADO-A6678/FMC®
(нажмите чтобы увеличить)


Модульная мини-система ЦОС  TORNADO-mMTCA® с M/S AMC-модулем TORNADO-A6678/FMC®, мезанинным A/D FMC-модулем, и AMC-модулем T/AX-DSFPX на базе 2-х слотового мини-шасси MicroTCA® с пассивной кросс-панелью
(нажмите чтобы увеличить)


Модульная система радиомониторинга с ЦОС TORNADO-RxMTCA®  с двумя AMC-модулями радиопроцессора TORNADO-ARX1®, M/S AMC-модулем ЦОС/ПЛИС TORNADO-A6678®  и сетевым AMC-модулем T/AX-DSFPX и на базе 19" 1U  6-ти слотового шасси MicroTCA® с коммутатором 10GbE кросс-панели
(нажмите чтобы увеличить)


Модульная мини-система радиомониторинга с ЦОС TORNADO-RxmMTCA®  с AMC-модулем радиопроцессора TORNADO-ARX1® и F/S AMC-модулем ЦОС/ПЛИС TORNADO-A6678® на базе 2-х слотового мини-шасси MicroTCA® с пассивной кросс-панелью
(нажмите чтобы увеличить)
