TORNADO-iMTCA
Модульные системы ЦОС стандарта iMTCA

Общая информация

• Супервысокопроизводительные промышленные комплексы и системы цифровой обработки сигналов (ЦОС) и общего назначения стандарта iMTCA фирмы МикроЛАБ Системс
• Модульная масштабируемая архитектура на базе шасси TORNADO-iMC стандарта iMTCA, "прикладных" AdvancedMC (AMC) модулей TORNADO-A, и инфраструктурных iMTCA-модулей iMCH/B, iMCH/F, iFCM, iTCM, iACM, iJSM, iSSDM
• Супер-компактность, малый вес, мобильность
• Варианты исполнения: настольное, в 19" стойку, приборное
• "Горячая" установка/замена всех модулей
• Программно конфигурируемые топологии потоков данных внутри AdvancedMC (AMC) модулей, межмодульной и межсистемной коммуникаций
• Суммарный внутренний трафик: xTbps
• Суммарная производительность: xTOPS
• Быстрая реконфигурируемость в реальном времени
• Внешние высокоскоростные сетевые интерфейсы 10/40/100GbE
• Кросс-панели шасси 100Gbps+ с топологиями "звезда", "двойная звезда", "F/P-mesh" и "на заказ" по ТЗ Заказчика
• Встроенные высокоточные PTP-сервера времени с GPS/GLONASS-синхронизацией для единого времени в распределенных системах
• Встроенный в шасси автономный, скоростной и надежный IPMI-менеджмент системы:
  • Активация питания всех AMC и iMTCA модулей в течение 5..7 сек после включения питания системы, что в 5..10 раз быстрее, чем в системах "классического" стандарта MicroTCA
  • Мониторинг состояния системы для ее надежной работы и защиты в экстремальных условиях
• Режимы работы "Ожидание" (Standby) и "Включено"
• Высокопроизводительная 2-секционная приточно-вытяжная вентиляция системы, обеспечивающая надежное охлаждение
• Внешнее "удаленное" управление от ПК
• Системный приложения пользователя,API
• Автономная работа по расписанию
• Унифицированная среда TASDK® разработки ПО для AMC-модулей TORNADO-A и управляющего ПК
• Соответствие спецификациям iMTCA, PICMG MTCA.0 R3.0, AMC.0 R2.0, PICMG 3.0 Rev.3.0 (AdvancedTCA), IPMI 1.5, VITA® 57.1, VITA® 57.4

AdvancedMC (AMC) модули

• Супер-высокопроизводительные АМС-модули ЦОС TORNADO-A6678xx с 8-ядерными процессорами ЦОС (320GMAC, 160GFLOPS), ПЛИС, FMC-сайтом и портами до 40Gbps
• Универсальные АМС-модули TORNADO-AZ с СнК Xilinx Zynq UltraScale+ MPSoC и Zynq-7000 SoC со встроенными ядрами ARM, слотом карты MicroSD, модулем SSD-памяти до 2ТБ, ПЛИС высокой плотности, сайтом FMC/FMC+ и портами до 100Gbps

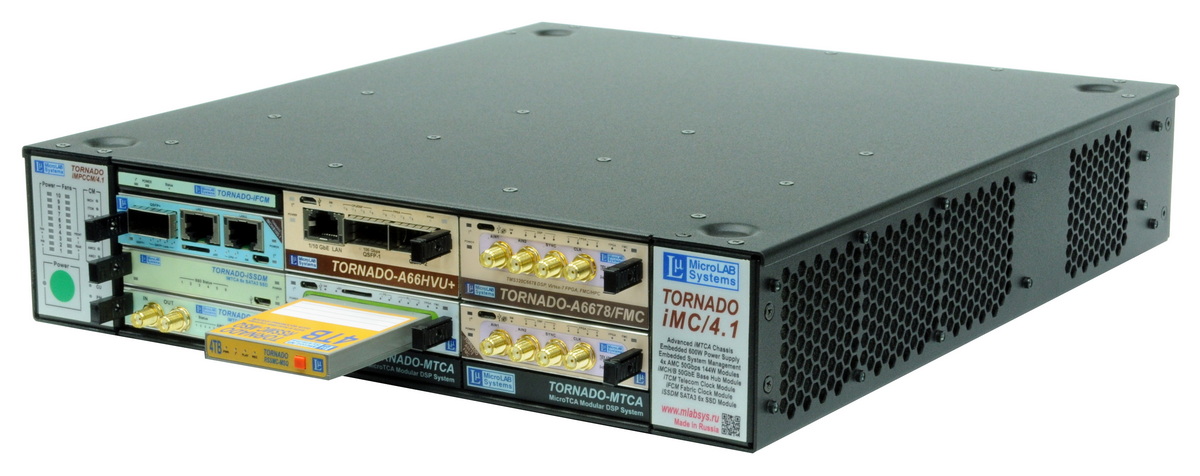

• АМС-модули TORNADO-ARS1 рекордеров РЧ-сигналов и цифровых потоков со сменным картриджем, скоростью потока до 16Gbps (16-bit 1GSPS АЦП/ЦАП), встраиваемыми функциями ЦОС, и портами до 40Gbps

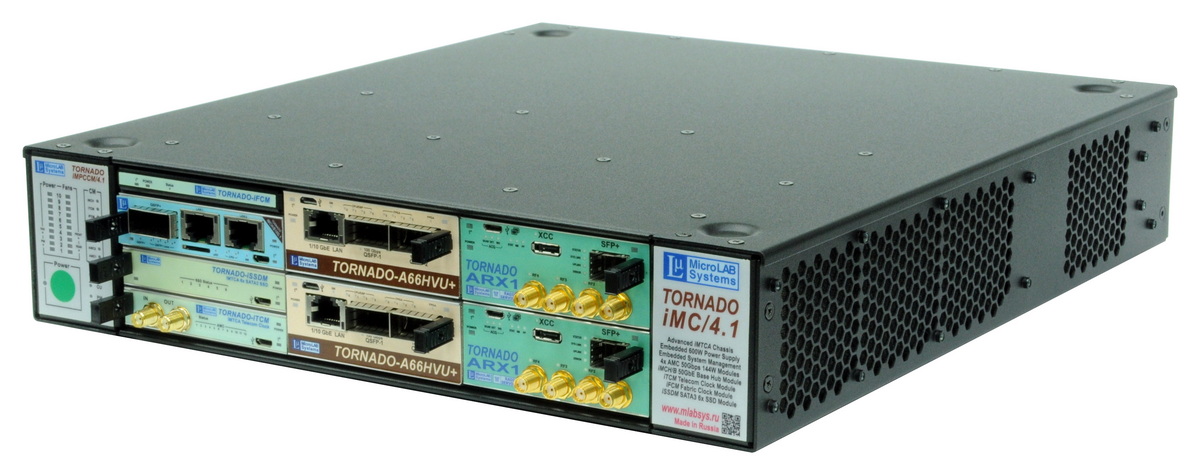

• АМС-модули радиопроцессоров TORNADO-ARX (совместно с компанией "Радиосервис") с 4-х канальными мониторинговыми приемниками 9kHz..3GHz с ПЧ  24MHz и 70MHz, скоростью сканирования до 160GHz/s, внешними конверторами 6GHz, 12GHz, 24GHz и 40GHz, и портами до 40Gbps
• Коммуникационные AМС- модули T/AX с сетевыми интерфейсами SFP+ 10GbE LAN/WAN, QSFP+ 40GbE, и длиной ВОЛС до 10км

Инфраструктурные компоненты систем iMTCA

• Шасси TORNADO-iMC/4.1 высотой 1.5U со слотами для 4-х полновысотных AMC-модулей, встроенным источником питания и вентиляцией, слотами для инфраструктурных iMTCA-модулей TORNADO-iMCH/B10G, iFCM, iTCM, TORNADO-iSSDM/S6.1, встроенным IPMI-менеджментом системы, GPS/GLONASS-приемником, и автономной работой с включением/выключением по расписаннию
• Инфраструктурный iMTCA-модуль TORNADO-iMCH/B10G.1 универсального "базового"/"канального" коммутатора/хаба 10/40GbE с PTP-сервером времени и GPS-синхронизацией
• Опциональные инфраструктурные iMTCA-модули TORNADO-iMCH/F с коммутаторами "канальных" потоков AMC.2 Ethernet, AMC.4 Serial RapidIO и AMC.1 PCIe
• Опциональные инфраструктурные iMTCA-модули iFCM, iTCM, iACM, iJSM, TORNADO-iSSDM/S6.1

Облаcти применения

• Распределенные и автономные системы ЦОС
• Удаленные и автономные системы сбора и обработки данных
• Телекоммуникация
• Базовые станнции
• Связь, SDR, РЭБ
• Радиомониторинг, локация
• СОРМ, DPI
• Видеоаналитика
• Системы ИИ
• Промышленная автоматика
• Измерения
• Коллайдеры, астрофизика
• Медицинские приборы

** Примечания

1. Представлены только несколько вариантов системных конфигураций. Обратитесь в отдел продаж для конфигурироания необходимой Вам системы и для получения подробной информации об устройствах. Информация предоставляется только конечным пользователям/покупателям.
2. Фирма МикроЛАБ Системс готова модифицировать выпускаемые изделия в соответствии с требованиями Заказчика. Обратитесь в отдел продаж для уточнения деталей.
3. Вся продукция МикроЛАБ Системс поставляется с пожизненной гарантией и технической поддержкой.

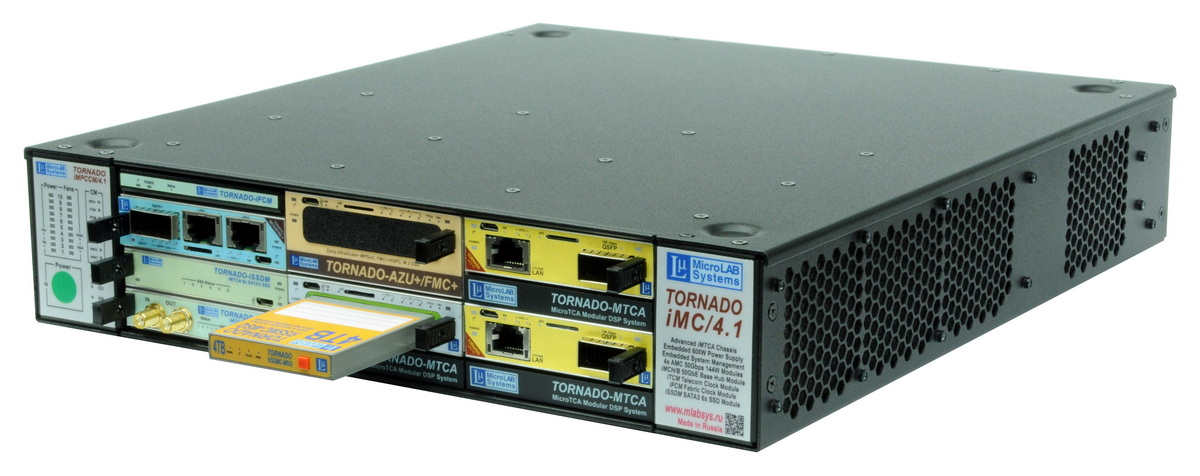

Модульная система TORNADO-iMTCA/TA+RS анализа и записи трафика в шасси TORNADO-iMC/4.1 стандарта iMTCA с прикладными процессорными AMC-модулями TORNADO-AP2160 и AMC-модулем TORNADO-AZU+/FMC+ с СнК ПЛИС+ARM
(нажмите чтобы увеличить)

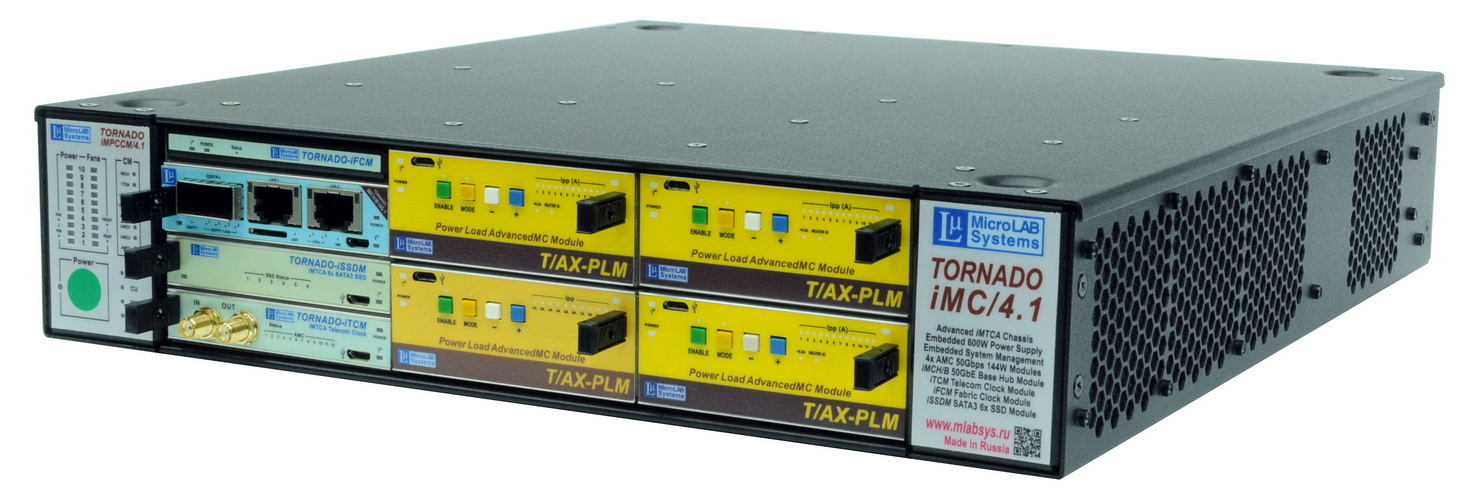

Тестовая модульная система TORNADO-iMTCA/Tpt в шасси TORNADO-iMC/4.1 стандарта iMTCA с 4-мя тестовыми AMC модулями T/AX-PLM для определения внутреннего термо-мощностного баланса шасси в реальных условиях эксплуатации
(нажмите чтобы увеличить)

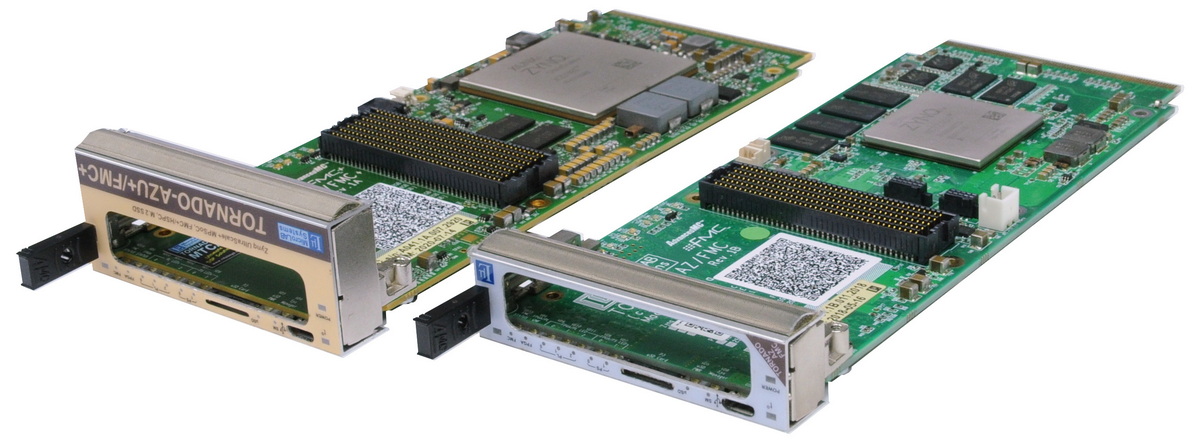

AdvancedMC (AMC) модули TORNADO-A для модульных систем TORNADO-iMTCA

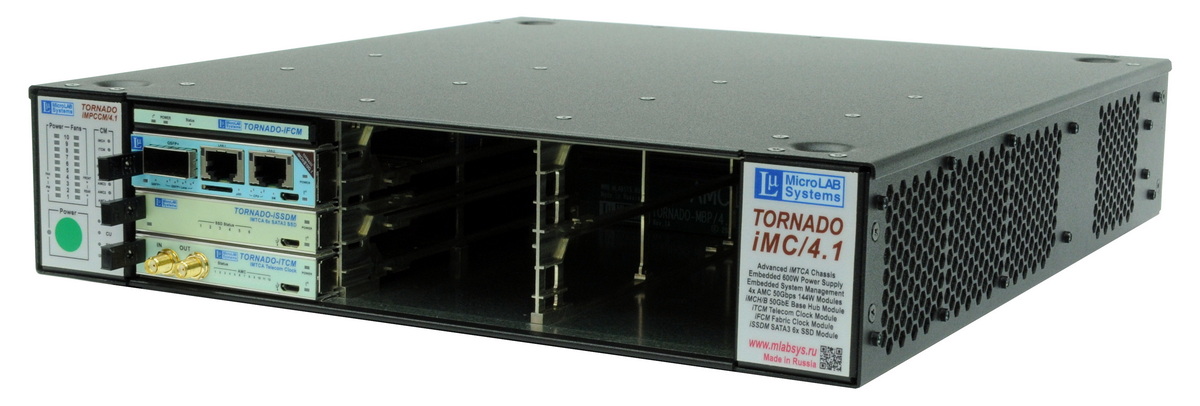

Шасси TORNADO-iMC/4.1 стандарта iMTCA для модульных систем TORNADO-iMTCA

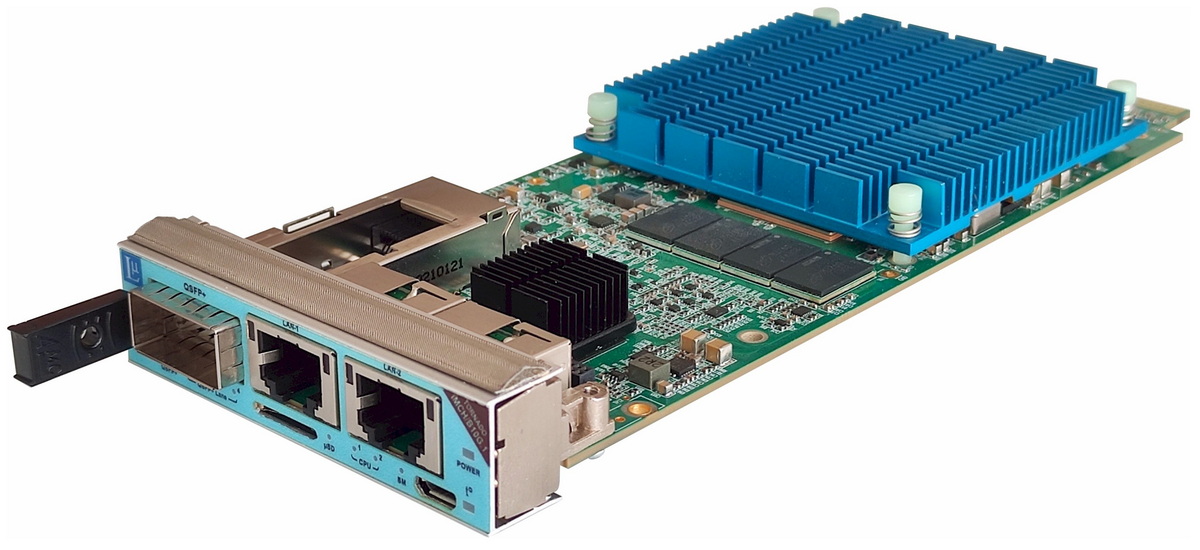

Инфраструктурный iMTCA-модуль TORNADO-iMCH/B10G.1 базового/канального коммутатора/хаба для модульных систем TORNADO-iMTCA


Обращайтесь в отдел продаж для получения подробной информации об устройстве. Информация предоставляется только конечным пользователям/покупателям.
