TORNADO-iMC/4.1
Шасси 1.5U стандарта iMTCA с портами 100Gbps+ для 4-модулей AdvancedMC (AMC), источником питания 600Вт и слотами для iMTCA-модулей iMCH/B10G, iFCM, iTCM, iSSDM

Общая информация

• Предназначено для построения промышленных модульных высокопроизводительных и многофункциональных систем TORNADO-iMTCA стандарта iMTCA с "прикладными" модулями AdvancedMC (AMC) TORNADO-A и инфраструктурными iMTCA-модулями
• Шасси высотой 1.5U стандарта iMTCA
• Малые размеры и вес, мобильность
• Варианты исполнения: настольное, в 19" стойку, приборное
• Слоты для установки 4-х полновысотных AMC-модулей TORNADO-A одиночной ширины (F/S-S/W) или 2-х полновысотных AMC-модулей двойной ширины (F/S-D/W)
• Слот для установки инфраструктурного iMTCA-модуля универсального "базового/канального" коммутатора/хаба TORNADO-iMCH/B10G
• Слоты для установки опциональных инфраструктурных iMTCA-модулей опорных частот iFCM иiTCM/iACM, и модуля SSD-памяти TORNADO-iSSDM/S6.1 с 6-дисками M.2 SATA3
• "Горячая" установка/замена всех модулей
• Заглушки (филлеры) для неиспользуемых слотов
• Кросс-панель 100Gbps+ с топологией "звезда"+"F-mesh", возможны другие топологии и топологии "на заказ"
• Встроенный блок питания 600Вт
• Встроенный 2-секционный высокопроизводительный блок адаптивной приточно-вытяжной вентиляции для надежного охлаждения модулей
• Встроенный автономный высокоскоростной iMMC-контроллер на базе ядра TAMMC®:
  • Функционал системного iMCMC/iShMC-контроллера со скоростным и надежным IPMI-менеджментом системы
  • Активация питания всех модулей AMC и iMTCA в течение 5..7 сек после включения питания системы, что в 5..10 раз быстрее, чем в системах "классического" стандарта MicroTCA
  • Управление источником питания и вентиляцией
  • Коммуникация с инфраструктурным iMTCA-модулем "базового" коммутатора/хаба TORNADO-iMCH/B10G для управления и мониторинга системы
  • Мониторинг состояния системы для ее надежной работы и защиты в экстремальных условиях
• Режимы работы "Ожидание" (Standby) и "Включено"
• Эргономичная передняя панель с кнопкой включения питания и светодиодными индикаторами потребляемой мощности, производительности блока вентиляции/охлаждения, IPMI-менеджмента модулей, и состояния системы
• Встроенный блок RTC для временных меток и автономного включения/выключения системы по расписанию
• UART-порт iMMC-контроллера для внешнего мониторинга и управления системой
• Порт 100M/1GbE Ethernet iMMC-контроллера для удаленного управления и мониторинга системы с помощью приложения System Manager среды TASDK® для ПК (Windows, Linux)
• Встроенные GPS/GLONASS-приемник с высокоточной временной синхронизацией и высокостабильный генератор для высокоточного PTP-сервера времени и единого времени в распределенных системах
• Управляемый выход переменного тока AC-AUX для питания подключаемых внешних устройств, участвующих в обработке данных вместе с AMC-модулями
• Соответствие спецификациям iMTCA, IPMI 1.5, PICMG MTCA.0 R3.0, AMC.0 R2.0, PICMG 3.0 Rev.3.0 (AdvancedTCA)

Облаcти применения

• Промышленные модульные системы TORNADO-iMTCA стандарта iMTCA
• Телекоммуникация
• Базовые станнции
• Связь, SDR, РЭБ
• Радиомониторинг, локация
• СОРМ, DPI
• Видеоаналитика
• Системы ИИ
• Промышленная автоматика
• Измерения
• Коллайдеры, астрофизика
• Медицинские приборы

Технические характеристики

• Слоты для инфраструктурных iMTCA-модулей: 4
  • слоты для модулей TORNADO-iMCH/B10G: 1
  • слоты для модулей iFCM: 1
  • слоты для модулей iTCM: 1
  • слоты для модулей TORNADO-iSSDM/S6.1: 1
• Размеры и количество устанавливаемых AMC-модулей:
  • F/S (Full-size, Single-width): 4
  • M/S (Mid-size, Single-width): 4
  • C/S (Mid-size, Single-width): 4
  • F/S-D/W (Full-size, Double-width): 2
  • M/S-D/W (Mid-size, Double-width): 2
• Максимальная скорость "канальных" портов AMC-модулей (в зависимости от исполнения):
  • 3.125Gbps/lane, 10Gbps/fat-pipe
  • 6.25Gbps/lane, 25Gbps/fat-pipe
  • 12.5Gbps/lane, 50Gbps/fat-pipe
  • 25Gbps+/lane, 100Gbps+/fat-pipe
  • 32Gbps+/lane, 128Gbps+/fat-pipe
• Топология кросс-панели (в зависимости от исполнения):
  • "звезда" + "F-mesh"
  • топологии по спецификациям Заказчика
• Максимальная выходная мощность для питания AMC-модулей:
  • +12V@12A (144W)  для AMC-модулей одинарной ширины (S/W)
  • +12V@24A (288W) для AMC-модулей двойной ширины (D/W)
  • +3.3V (M/P): 0.17A
• Внешние порты:
  • USB (COM-порты)
  • 100M/1GbE Ethernet
• Тип охлаждения/вентиляции:
  • 2-секционная, адаптивная, горизонтальная, приточно-вытяжная
• Максимальный воздушный поток охлаждения/вентиляции:
  • передняя секция (модули): 150CFM (4.24м³/мин)
  • задняя секция (источник питания): 50CFM (1.41м³/мин)
• Мощность источника питания AC 90VAC..240VAC (в зависимости от исполнения):
  • 600W, 500W, 400W
• Максимальная мощность на выходе питания AC-AUX 90VAC..240VAC:
  • 400W
• Габаритные размеры:
  • W311xH66xD343мм (высота 1.5U)
• Вес:
  • 4.5кГ (без установленных модулей)
• Диапазон рабочих температур (в зависимости от исполнения):
  • 0°C..+50°C (коммерческий диапазон)
  • -40°C..+50°C (индустриальный диапазон)
• Варианты исполнения:
  • Настольное (стандартное, с резиновыми "ножками")
  • В 19" стойку (с боковыми адаптерами)
  • Приборное (с регулируемой приборной ручкой)

** Примечания

1. Обратитесь в отдел продаж для получения подробной информации об устройстве. Информация предоставляется только конечным пользователям/покупателям.
2. Фирма МикроЛАБ Системс готова модифицировать выпускаемые изделия в соответствии с требованиями Заказчика. Обратитесь в отдел продаж для уточнения деталей.
3. Вся продукция МикроЛАБ Системс поставляется с пожизненной гарантией и технической поддержкой.

Блок-схема iMTCA-шасси TORNADO-iMC/4.1
(нажмите чтобы увеличить)

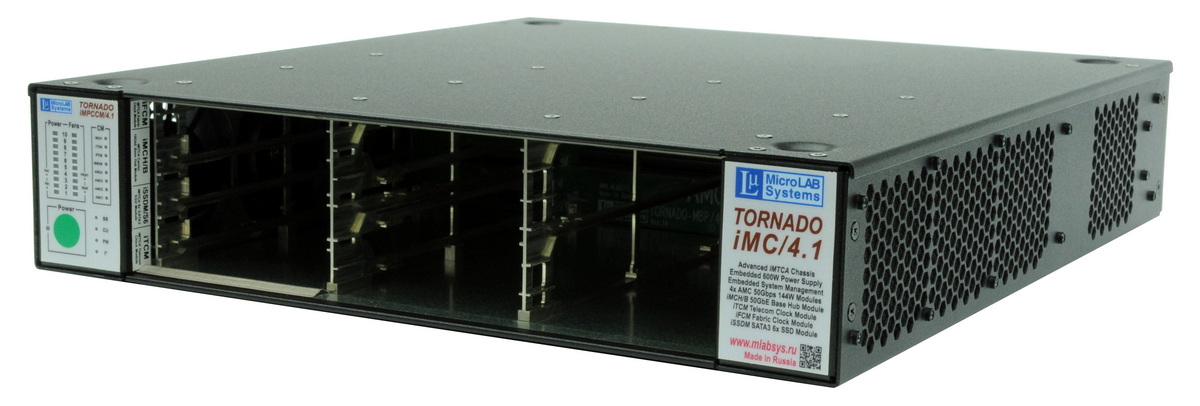

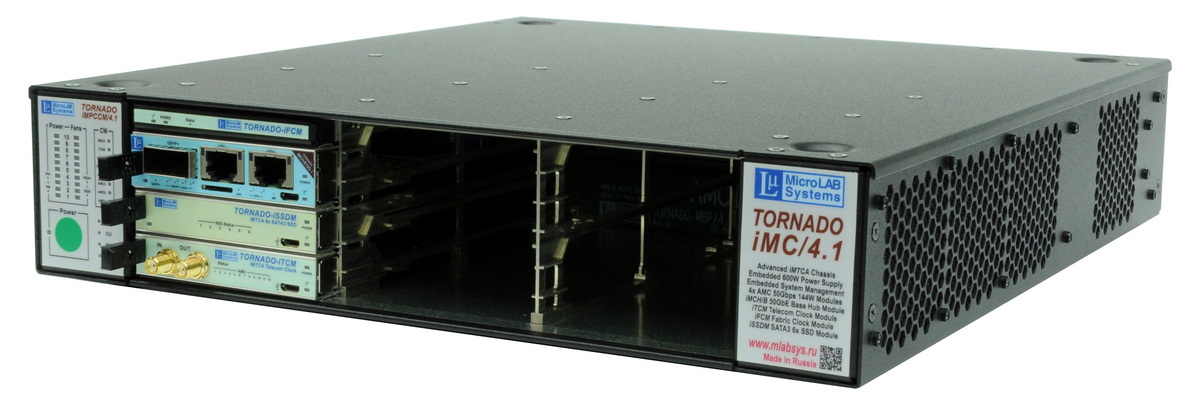

Шасси TORNADO-iMC/4.1 без AMC-модулей и с заглушками (филлерами) в неиспользуемых слотах
(нажмите чтобы увеличить)

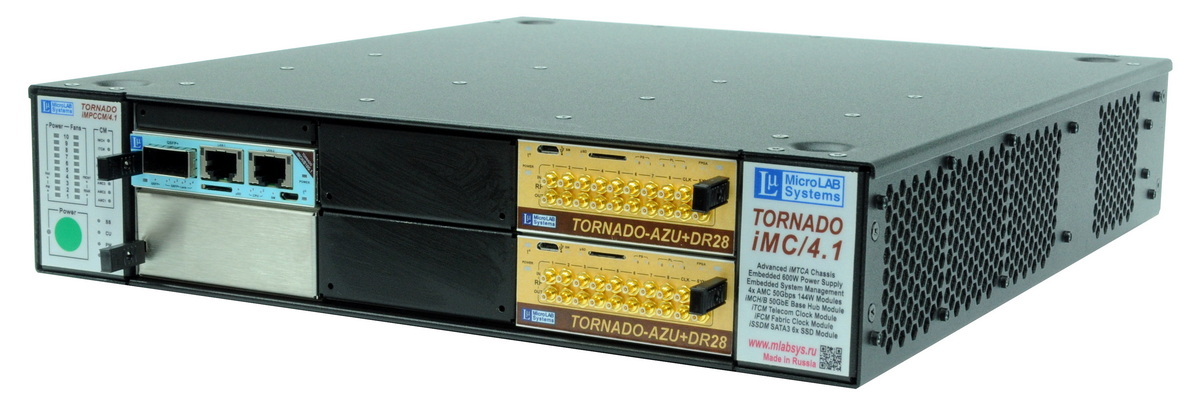

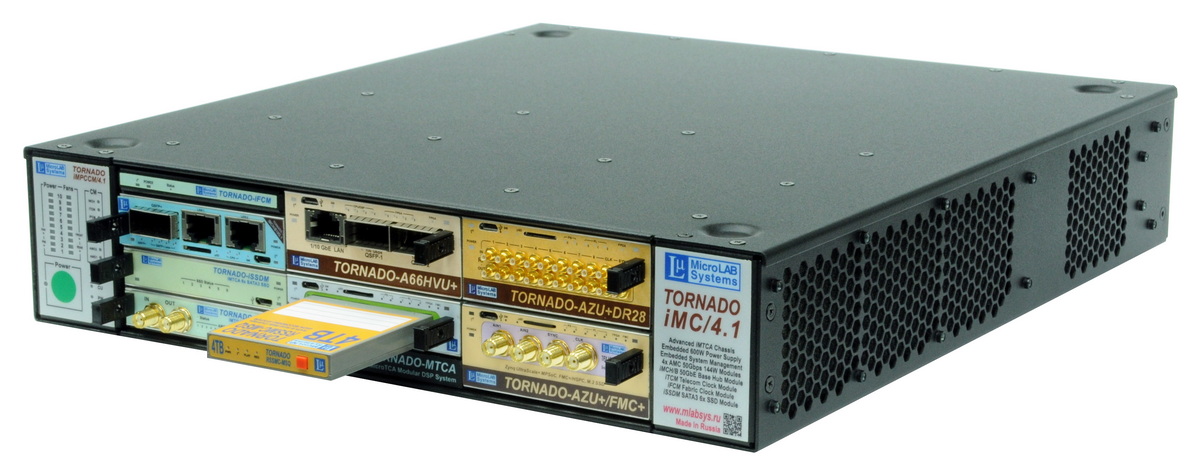

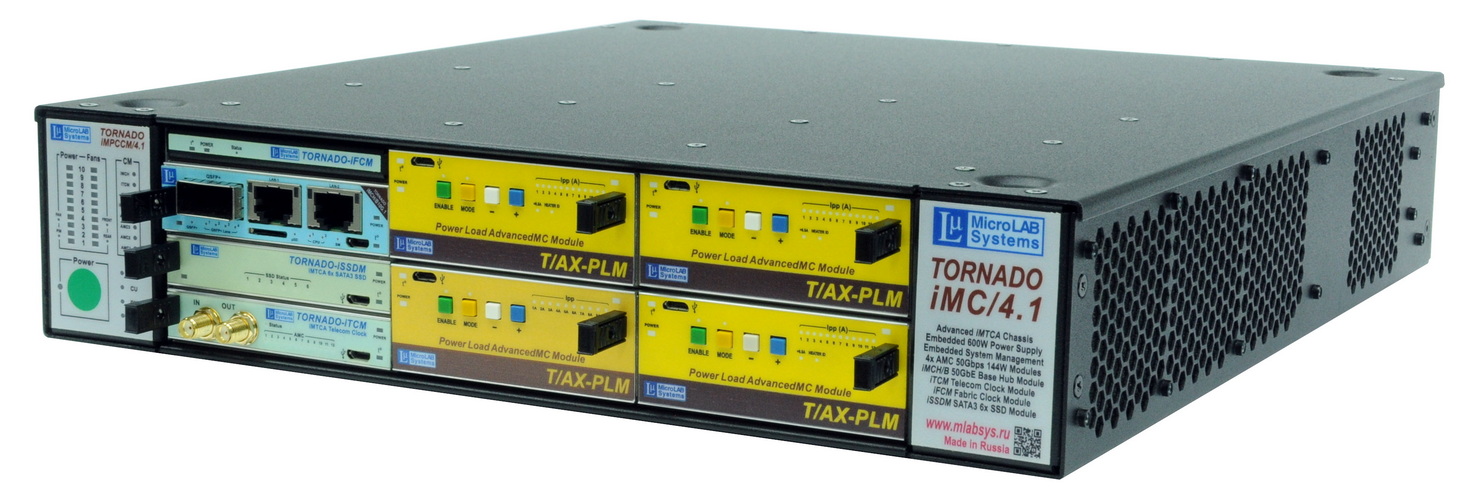

Примеры модульных iMTCA-систем РЧ-ЦОС TORNADO-iMTCA/RF и тестирования TORNADO-iMTCA/Tpt в шасси TORNADO-iMC/4.1 с AMC-модулями TORNADO-A
(нажмите чтобы увеличить)
