TORNADO-MC/C6.1
"Классическое" шасси 1.5U стандарта MicroTCA с портами 50Gbps для 6-модулей AdvancedMC (AMC), источником питания 650Вт, и слотами для инфраструктурных модулей MCH, iJSM, iSSDM

Общая информация

• Предназначено для пострения промышленных модульных высокопроизводительных и многофункциональных систем TORNADO-MTCA стандарта MicroTCA путем установки "прикладных" AdvancedMC (AMC) модулей TORNADO-A и инфраструктурных MicroTCA-модулей и iMTCA-модулей
• Шасси высотой 1.5U "классического" стандарта MicroTCA
• Малые размеры и вес, мобильность
• Варианты исполнения:
  • Настольное (стандартное, с резиновыми "ножками")
  • В 19" стойку (с помощью дополнительных боковых "ушей-расширителей")
  • Приборное (с помощью дополнительной регулируемой наклонной приборной ручки)
• Слоты для установки 6-ти полновысотных AMC-модулей TORNADO-A одиночной ширины (F/S-S/W) или 2-х полновысотных AMC-модулей двойной ширины (F/S-D/W) и 2-х AMC-модулей F/S-S/W
• Слот для установки инфраструктурного MicroTCA-модуля коммутатора/хаба TORNADO-MCH
• Слоты для установки опциональных инфраструктурных iMTCA-модулей JTAG коммутатора iJSM и SSD-памяти iSSDM/S6 с 6-дисками SATA3
• "Горячая" установка/замена всех модулей
• Заглушки (филлеры) для неиспользуемых слотов

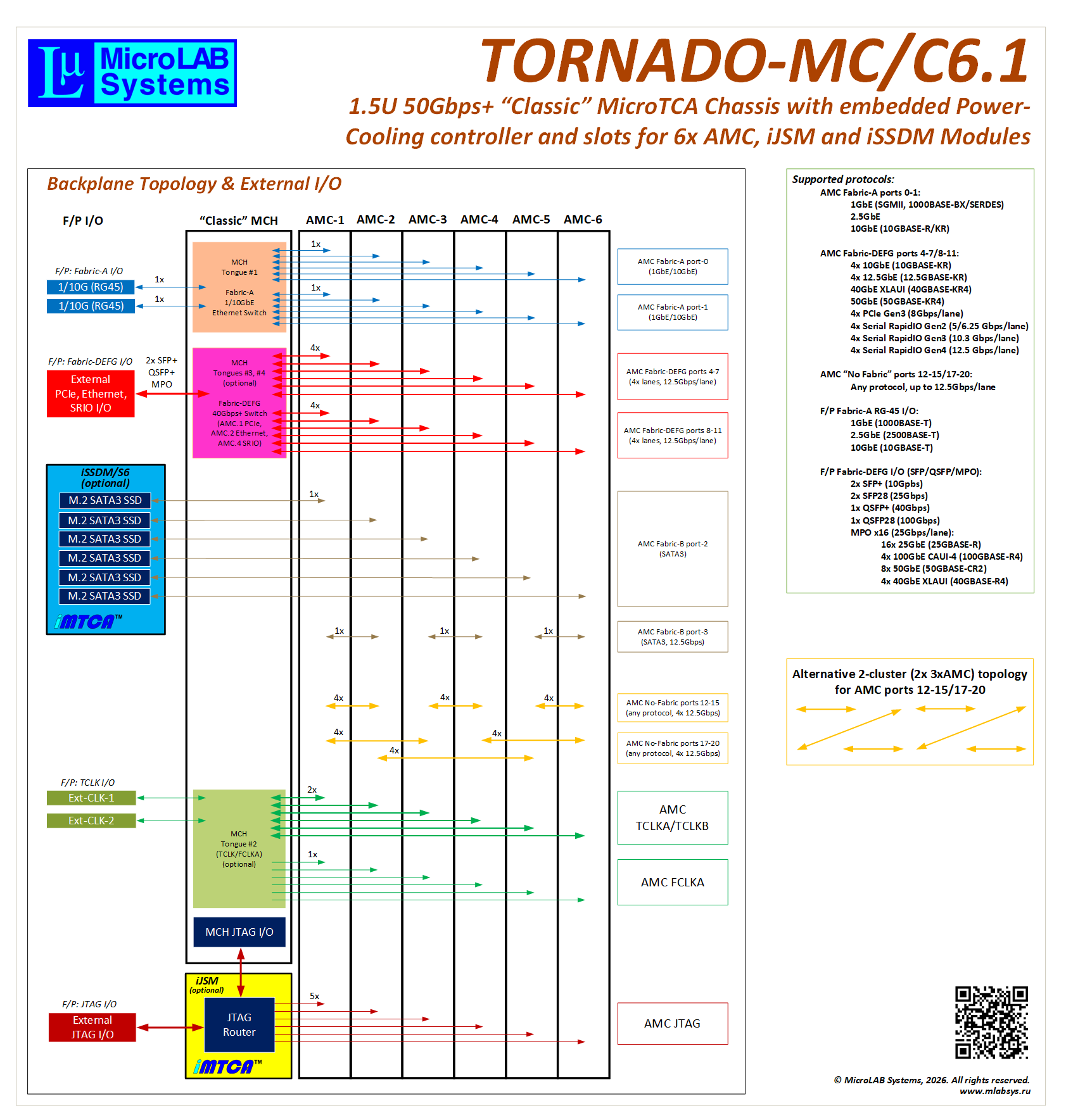

• Кросс-панель 50Gbps с топологией "двойная звезда" + "P-mesh", возможны другие топологии и топологии "на заказ"
• Встроенный блок питания 650W
• Встроенный 2-секционный высокопроизводительный блок адаптивной приточно-вытяжной вентиляции, обеспечивающий надежное охлаждение
• Встроенный высокоскоростной iMMC-контроллер на базе MMC-ядра TAMMC®:
  • Управление источником питания и вентиляцией
  • Мониторинг системы для его надежной работы и защиты в экстремальных условиях
• Режимы работы "Ожидание" (Standby) и "Включено"
• Эргономичная передняя панель с кнопкой включения питания и светодиодными индикаторами потребляемой мощности, производительности блока вентиляции/охлаждения, и состояния системы
• Встроенный блок RTC для временных меток и автономного включения/выключения системы по расписанию
• UART-порт iMMC-контроллера для внешнего мониторинга и управления системой
• Управляемый выход переменного тока AC-AUX для питания внешних "сателлитных" устройств, участвующих в обработке данных совместно с установленными AMC-модулями
• Соответствие спецификациям iMTCA, IPMI v1.5, PICMG MicroTCA.0 R3.0, AMC.0 R2.0, PICMG® 3.0 Rev.3.0 (ATCA)

Облаcти применения

• Промышленные модульные системы TORNADO-MTCA стандарта MicroTCA
• Телекоммуникация
• Базовые станнции
• Связь, SDR, РЭБ
• Радиомониторинг, локация
• СОРМ, DPI
• Видеоаналитика
• Системы ИИ
• Промышленная автоматика
• Измерения
• Коллайдеры, астрофизика
• Медицинские приборы

Технические характеристики

• Слоты для инфраструктурных MicroTCA и iMTCA-модулей: 3
  • слоты для модулей TORNADO-MCH: 1
  • слоты для модулей iJSM: 1
  • слоты для модулей iSSDM/S6: 1
• Размеры и количество устанавливаемых AMC-модулей:
  • F/S (Full-size, Single-width): 6
  • M/S (Mid-size, Single-width): 6
  • C/S (Mid-size, Single-width): 6
  • F/S-D/W (Full-size, Double-width): 2
  • M/S-D/W (Mid-size, Double-width): 2
• Максимальная скорость "канальных" портов AMC-модулей (в зависимости от исполнения):
  • 3.125Gbps/lane, 10Gbps/fat-pipe
  • 6.25Gbps/lane, 25Gbps/fat-pipe
  • 12.5Gbps/lane, 50Gbps/fat-pipe
• Топология кросс-панели (в зависимости от исполнения):
  • "двойная звезда" + "P-mesh"
  • топологии по спецификациям Заказчика
• Максимальная выходная мощность для питания AMC-модулей:
  • +12V (P/P): 10Amax (120W max)
  • +3.3V (M/P): 0.17Amax
• Внешние порты:
  • USB (COM-порт)
• Тип охлаждения/вентиляции:
  • 2-секционная, адаптивная, горизонтальная приточно-вытяжная
• Максимальный воздушный поток охлаждения/вентиляции:
  • передняя секция (AMC-модули): 150CFM (4.24м³/мин)
  • задняя секция (источник питания): 50CFM (1.41м³/мин)
• Мощность источника питания AC 90VAC..240VAC (в зависимости от исполнения):
  • 650W
  • 600W
  • 500W
  • 400W
• Максимальная мощность на выходе питания AC-AUX 90VAC..240VAC:
  • 400W
• Габаритные размеры:
  • W381xH66xD353мм (высота 1.5U)
• Вес:
  • 5кГ (без установленных модулей)
• Диапазон рабочих температур (в зависимости от исполнения):
  • 0°C..+55°C (коммерческий диапазон)
  • -40°C..+55°C (индустриальный диапазон)

** Примечания

1. Обратитесь в отдел продаж для получения подробной информации об устройстве. Информация предоставляется только конечным пользователям/покупателям.
2. Фирма МикроЛАБ Системс готова модифицировать выпускаемые изделия в соответствии с требованиями Заказчика. Обратитесь в отдел продаж для уточнения деталей.
3. Вся продукция МикроЛАБ Системс поставляется с пожизненной гарантией и технической поддержкой.

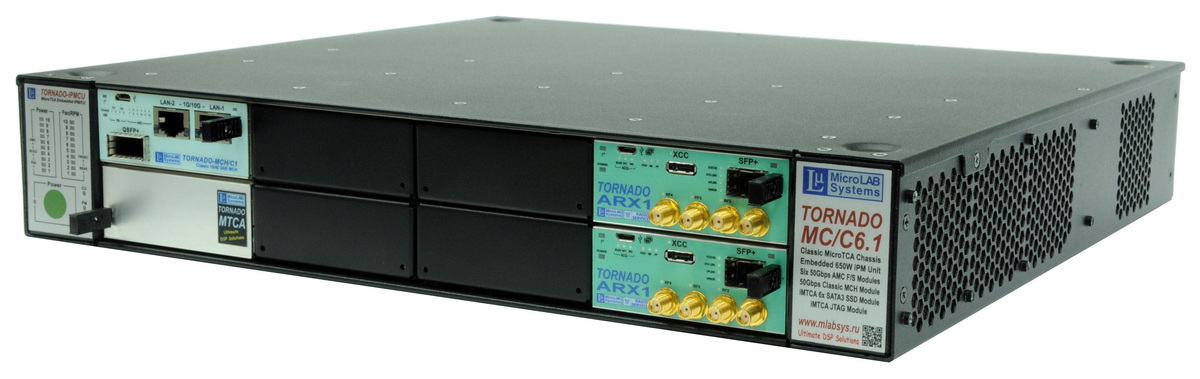

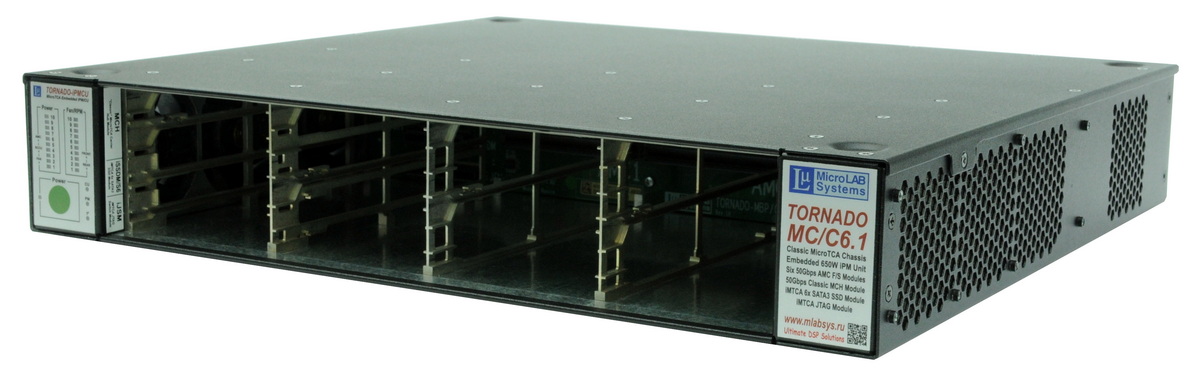

Шасси TORNADO-MC/C6.1 с инфраструктурными модулями TORNADO-MCH/C1, iJSM, iSSDM/S6.1 и без AMC-модулей
(нажмите чтобы увеличить)

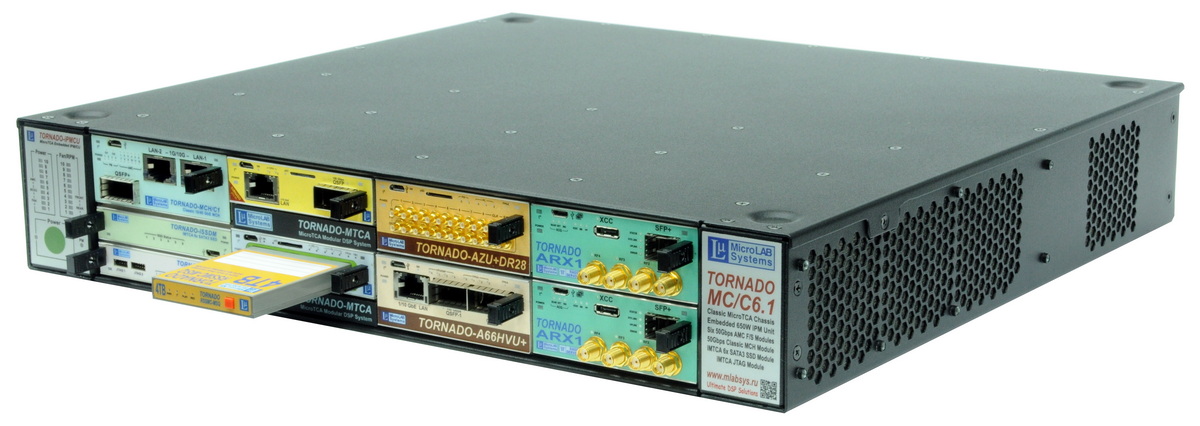

Пример модульной системы ЦОС TORNADO-MTCA/SRF стандарта MicroTCA обработки и записи РЧ-сигналов в шасси TORNADO-MC/C6.1 с AMC-модулями ЦОС TORNADO-A
(нажмите чтобы увеличить)


Шасси TORNADO-MC/C6.1 с заглушками (филлерами) в неиспользуемых слотах для AMC-модулей и инфраструктурных iMTCA-модулей
(нажмите чтобы увеличить)

Тестовая модульная система TORNADO-MTCA/Tpt в шасси TORNADO-MC/C6.1 с 6-ью тестовыми AMC модулями T/AX-PLM для определения внутреннего термо-мощностного баланса шасси в реальных условиях эксплуатации
(нажмите чтобы увеличить)
