TORNADO-MTCA Gen2
2-ое поколение модульных систем ЦОС стандарта MicroTCA

Общая информация

• 2-ое поколение супервысокопроизводительных промышленных комплексов и систем цифровой обработки сигналов (ЦОС) и общего назначения "классического" стандарта PICMG MicroTCA
• Модульная масштабируемая архитектура на базе шасси TORNADO-MC стандарта MicroTCA, "прикладных" AdvancedMC (AMC) модулей TORNADO-A, инфраструктурных MicroTCA-модулей TORNADO-MCH, и опциональных инфраструктурных iMTCA-модулей iJSM и iSSDM
• Супер-компактность, малый вес, мобильность
• Варианты исполнения: настольное, в 19" стойку, приборное
• "Горячая" установка/замена всех модулей
• Программно конфигурируемые топологии потоков данных внутри AdvancedMC (AMC) модулей, межмодульной и межсистемной коммуникаций
• Суммарный внутренний трафик: xTbps
• Суммарная производительность: xTOPS
• Быстрая реконфигурируемость в реальном времени
• Внешние высокоскоростные сетевые интерфейсы 10/40GbE
• Кросс-панели шасси 100Gbps+ с топологиями "звезда", "двойная звезда", "F/P-mesh" и "на заказ" по ТЗ Заказчика
• Высокопроизводительная 2-секционная приточно-вытяжная вентиляция системы, обеспечивающая надежное охлаждение
• Высокая надежность и защита в экстремальных режимах эксплуатации
• Внешнее "удаленное" управление от ПК
• Автономная работа по расписанию
• Унифицированная среда TASDK® разработки ПО для AMC-модулей TORNADO-A и управляющего ПК
• Соответствие спецификациям PICMG MTCA.0 R3.0, AMC.0 R2.0, PICMG 3.0 Rev.3.0 (AdvancedTCA), iMTCA, IPMI 1.5, VITA® 57.1, VITA® 57.4

AdvancedMC (AMC) модули

• Супер-высокопроизводительные АМС-модули ЦОС TORNADO-A6678xx с 8-ядерными процессорами ЦОС (320GMAC, 160GFLOPS), ПЛИС, FMC-сайтом и портами до 40Gbps
• Универсальные АМС-модули TORNADO-AZ с СнК Xilinx Zynq UltraScale+ MPSoC и Zynq-7000 SoC со встроенными ядрами ARM, слотом карты MicroSD, модулем SSD-памяти до 2ТБ, ПЛИС высокой плотности, сайтом FMC/FMC+ и портами до 100Gbps
• АМС-модули TORNADO-ARS1 рекордеров РЧ-сигналов и цифровых потоков со сменным картриджем, скоростью потока до 16Gbps (16-bit 1GSPS АЦП/ЦАП), встраиваемыми функциями ЦОС, и портами до 40Gbps
• АМС-модули радиопроцессоров TORNADO-ARX (совместно с компанией "Радиосервис") с 4-х канальными мониторинговыми приемниками 9kHz..3GHz с ПЧ  24MHz и 70MHz, скоростью сканирования до 160GHz/s, внешними конверторами 6GHz, 12GHz, 24GHz и 40GHz, и портами до 40Gbps
• Коммуникационные AМС- модули T/AX с сетевыми интерфейсами SFP+ 10GbE LAN/WAN, QSFP+ 40GbE, и длиной ВОЛС до 10км

Инфраструктурные компоненты систем MicroTCA

• Шасси TORNADO-MC/C6.1 высотой 1.5U со слотами для 6-ти полновысотных AMC-модулей, встроенным источником питания и вентиляцией, слотами для инфраструктурных модулей TORNADO-MCH, iJSM, TORNADO-iSSDM/S6.1, и автономной работой с включением/выключением по расписаннию
• Управляющие системные модули TORNADO-MCH с коммутаторами потоков AMC.2 Ethernet, AMC.1 PCIe
• Опциональные инфраструктурные iMTCA-модули iJSM и TORNADO-iSSDM/S6.1

Облаcти применения

• Распределенные и автономные системы ЦОС
• Удаленные и автономные системы сбора и обработки данных
• Телекоммуникация
• Базовые станнции
• Связь, SDR, РЭБ
• Радиомониторинг, локация
• СОРМ, DPI
• Видеоаналитика
• Системы ИИ
• Промышленная автоматика
• Измерения
• Коллайдеры, астрофизика
• Медицинские приборы

** Примечания

1. Представлены только несколько вариантов системных конфигураций. Обратитесь в отдел продаж для конфигурироания необходимой Вам системы и для получения подробной информации об устройствах. Информация предоставляется только конечным пользователям/покупателям.
2. Фирма МикроЛАБ Системс готова модифицировать выпускаемые изделия в соответствии с требованиями Заказчика. Обратитесь в отдел продаж для уточнения деталей.
3. Вся продукция МикроЛАБ Системс поставляется с пожизненной гарантией и технической поддержкой.

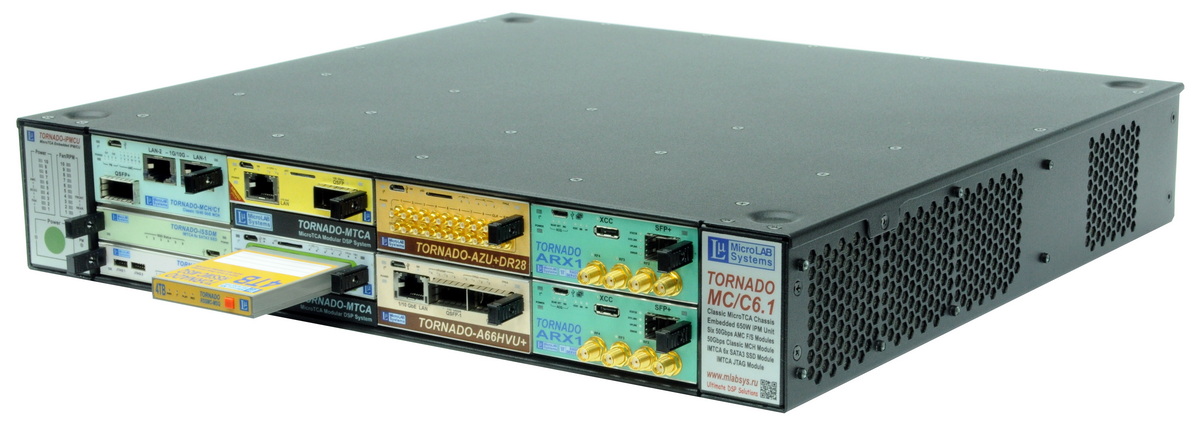

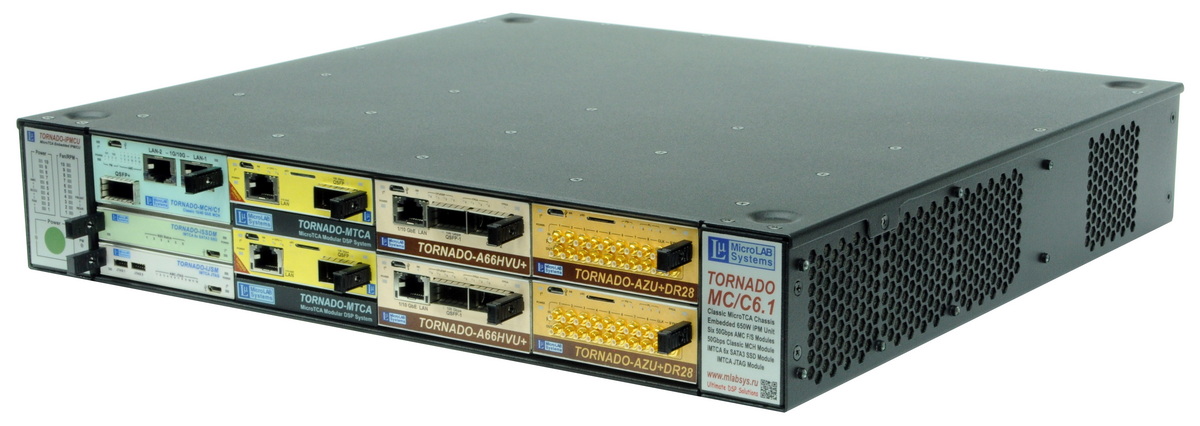

Модульная система РЧ-ЦОС-записи TORNADO-MTCA/SRF+RS стандарта MicroTCA в шасси TORNADO-MC/C6.1 с AMC-модулями ЦОС TORNADO-A
(нажмите чтобы увеличить)


Блок-схема и топология трафика комплекса ЦОС TORNADO-MTCA из нескольких систем ЦОС на базе AMC-модулей ПЦОС/ПЛИС TORNADO-A6678, сетевых AMC-модулей T/AX-DSFPX и шасси MicroTCA
(нажмите чтобы увеличить)

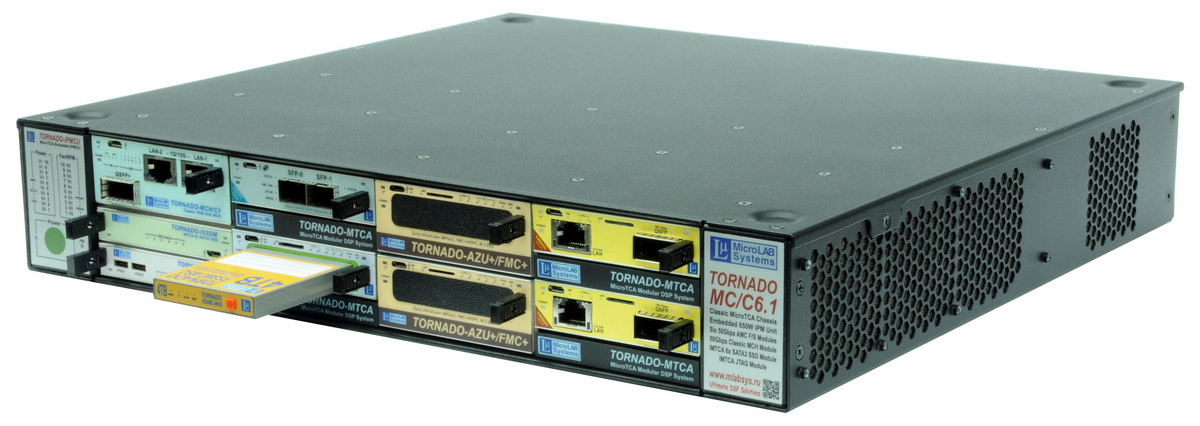

Модульная система анализа и записи трафика TORNADO-MTCA/TA+RS стандарта MicroTCA в шасси TORNADO-MC/C6.1 с процессорными AMC- модулями TORNADO-AP2160, AMC-модулями TORNADO-AZU+/FMC+ с СнК ПЛИС+ARM и AMC-модулем T/AX-DSFPX с портами SFP+ 10GbE LAN/WAN
(нажмите чтобы увеличить)

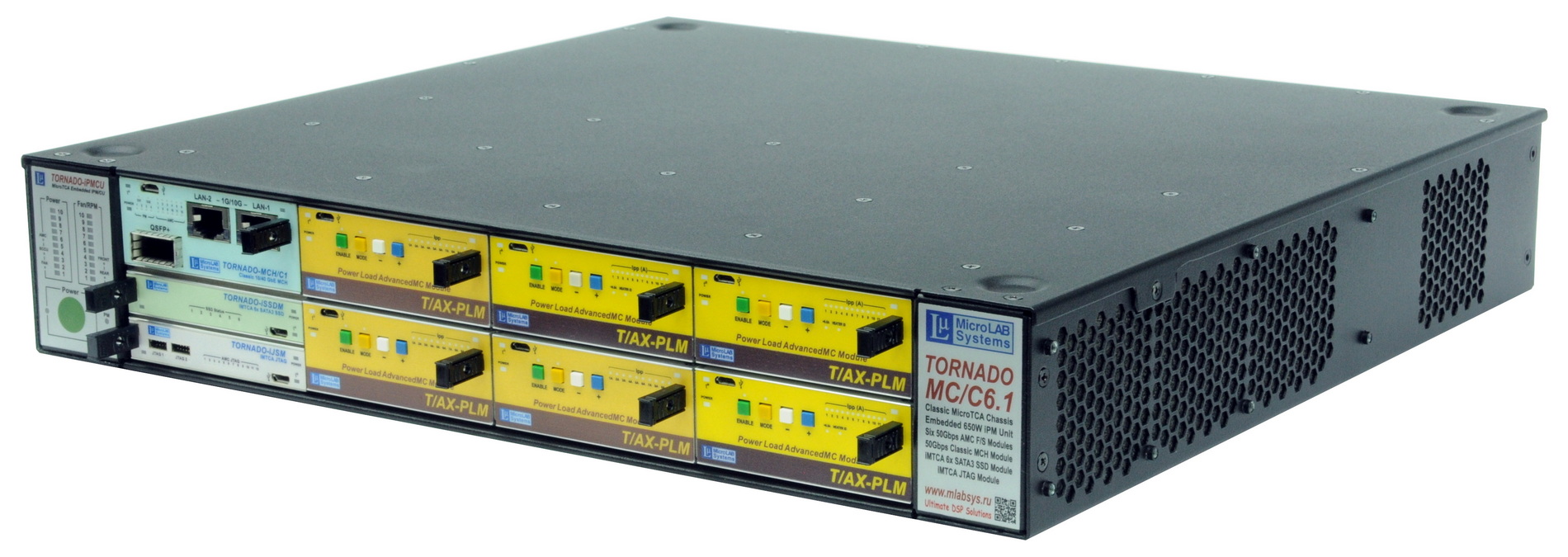

Тестовая модульная система TORNADO-MTCA/Tpt стандарта MicroTCA в шасси TORNADO-MC/C6.1 с 6-ью тестовыми AMC-модулями T/AX-PLM для определения внутреннего термо-мощностного баланса шасси в реальных условиях эксплуатации
(нажмите чтобы увеличить))

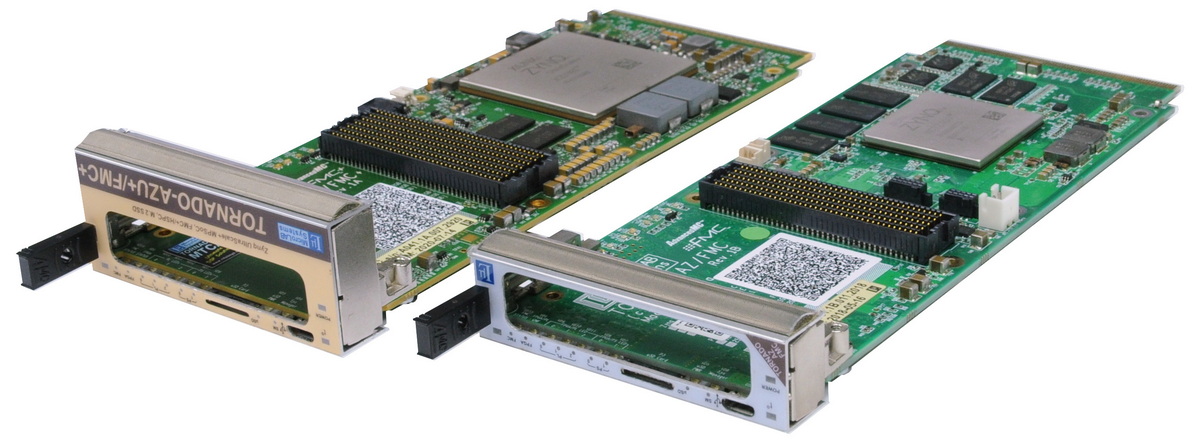

AdvancedMC (AMC) модули TORNADO-A для модульных систем TORNADO-MTCA Gen2

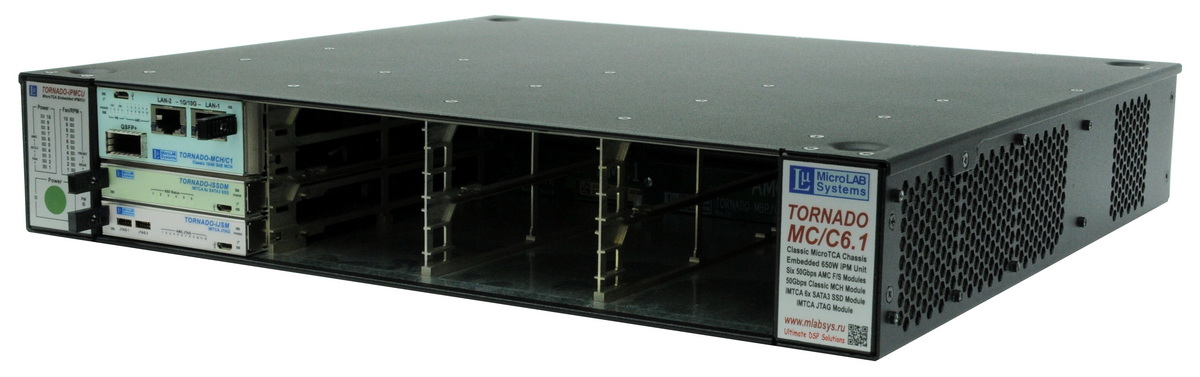

Шасси TORNADO-MC/C6.1 стандарта MicroTCA для модульных систем TORNADO-MTCA


Обращайтесь в отдел продаж для получения подробной информации об устройстве. Информация предоставляется только конечным пользователям/покупателям.
