Общая информация

• Супервысокопроизводительные комплексы и системы цифровой обработки сигналов (ЦОС) и РЧ-сигналов в стандартных конструктивах PICMG® MicroTCA®
• Модульная масштабируемая архитектура на базе AdvancedMC (AMC) модулей TORNADO-A для высокоскоростной ЦОС, РЧ-процессоров и коммуникации фирмы МикроЛАБ Системс и стандартных инфраструктурных компонентов систем MicroTCA®
• Программно конфигурируемые топологии потоков данных внутри AdvancedMC (AMC) модулей, межмодульной и межсистемной коммуникаций
• Быстрая реконфигурируемость
• Внешние высокоскоростные сетевые интерфейсы
• Разнообразие физических конструктивов шасси MicroTCA®
• Внешнее «удаленное» управление от ПК и Android® устройств
• Автономная работа
• Соответствие спецификациям PICMG® 3.0 Rev.3.0, MicroTCA.0 R1.0, AMC.0 R2.0, IPMI 1.5, VITA® 57.1, VITA® 57.4

Состав

• АМС-модули TORNADO-A с процессорами ЦОС/ARM, ПЛИС и FMC/FMC+ сайтом фирмы МикроЛАБ Системс (Россия)
• АМС-модули TORNADO-ARS рекордеров РЧ-сигналов и цифровых потоков фирмы МикроЛАБ Системс (Россия)
• АМС-модули радиопроцессоров TORNADO-ARX фирмы МикроЛАБ Системс (Россия)
• Коммуникационные AМС- модули T/AX с сетевыми интерфейсами фирмы МикроЛАБ Системс (Россия)
• Инфраструктурные компоненты систем MicroTCA®  (шасси, контроллеры MCH, источники питания PM)

AdvancedMC (AMC) модули фирмы МикроЛАБ Системс

• AdvancedMC (AMC) модули TORNADO-A6678xxx® с ПЦОС+ПЛИС:
  • Один или два супервысокопроизводительных ПЦОСTexas Instruments TMS320C6678 (8 ядер, 1.25GHz/1.4GHz, 320GMAC, 160GFLOPS)
  • ПЛИС Xilinx Virtex-7 и Kintex UltraScale/UltraScale+
  • «Симметричная» архитектура
  • Магистральные порты AMC-интерфейса стандартов 10GbE, 40GbE, 100GbE, Serial RapidIO (50Gbps/100Gbps) и PCIe (32Gbps/64Gbps/128Gbps)
  • Внешние порты 10Gbps+ SFP+, 40GbE/100GbE QSFP+ и 1GbE RJ45
  • FMC/FMC+ сайт для ввода/вывода в соответствии с приложением пользователя
• AdvancedMC (AMC) модули TORNADO-AZx/FMC® с ARM+ПЛИС:
  • ПЛИС Xilinx Zynq UltraScale+ MPSoC и Zynq-7000 SoC со встроенными ядрами ARM®
  • Слот карты MicroSD и модуль памяти 1ТБ SSD
  • Магистральные порты AMC-интерфейса стандартов 10GbE, 40GbE, 100GbE, Serial RapidIO (50Gbps/100Gbps) и PCIe (32Gbps/64Gbps/128Gbps)
  • FMC/FMC+ сайт для ввода/вывода в соответствии с приложением пользователя
• AdvancedMC (AMC) модули TORNADO-Axxx/FMC® с ПЛИС:
  • ПЛИС Xilinx Virtex Ultrascale/Ultrascale+ и Kintex UltraScale/UltraScale+
  • Магистральные порты AMC-интерфейса стандартов 10GbE, 40GbE, 100GbE, Serial RapidIO (50Gbps/100Gbps) и PCIe (32Gbps/64Gbps/128Gbps)
  • FMC/FMC+ сайт для ввода/вывода в соответствии с приложением пользователя
• AdvancedMC (AMC) модули TORNADO-ARS1® рекордеров РЧ-сигналов и цифровых потоков:
  • Скорость потока до 16Gbps (16-bit 1GSPS АЦП/ЦАП)
  • Запись и воспроизведение потоков на компактные сменные картриджи емкостью до 8TB
  • Длительность непрерывной записи-воспроизведения до 1ч.13м на максимальной скорости потока
  • Встраивание функций ЦОС
  • Встраивание функций рекордера в приложения пользователя для ПЛИС, ПЦОС и ARM
  • Магистральные порты AMC-интерфейса стандартов 10GbE, 40GbE, 100GbE, Serial RapidIO (50Gbps/100Gbps) и PCIe (32Gbps/64Gbps/128Gbps)
  • Дистанционное управление по LAN/WAN
• AdvancedMC (AMC) модули радиопроцессоров TORNADO-ARX1®  (совместное производство с компанией "Радиосервис"):
  • 4-х канальный мониторинговый приемник 9kHz..3GHz с ПЧ  24MHz и 70MHz, и скоростью сканирования до 160GHz/s
  • Внешние управляемые конверторы 6GHz, 12GHz, 24GHz и 40GHz
  • ПЛИС Xilinx для высокоскоростной ЦОС и управления
  • Магистральные порты AMC-интерфейса стандартов 10GbE, 40GbE, Serial RapidIO (50Gbps) и PCIe (32Gbps/64Gbps)
  • Внешние порты 10Gbps+ SFP+, 40Gbps QSFP+ и 1GbE RJ45
• Коммуникационные AdvancedMC (AMC) модули T/AX с сетевыми интерфейсами:
  • Внешние порты SFP+ 10GbE, QSFP+ 40GbE/100GbE
  • Внешние ВОЛС соединения до 10км

Инфраструктурные компоненты систем MicroTCA®

• Управляющие модули MCH с коммутаторами потоков AMC.2 Ethernet, AMC.4 Serial RapidIO и AMC.1 PCIe
• Модули питания переменного и постоянного тока
• Шасси MicroTCA® стандарта 19" 1U, 2U и мини с топологиями "звезда" и "двойная звезда" для кросс-панелей
• Опциональные процессорные и коммуникационные AMC-модули

Облаcти применения

• Распределенные и автономные системы ЦОС
• Удаленные и автономные системы сбора и обработки данных
• Системы связи
• Многоканальный радиоприем и мониторинг
• Многоканальная обработка видеосигнала
• Радиолокация и астрофизика
• Измерительные системы и телеметрия
• Промышленные системы
• Медицинские системы


Модульная система ЦОС TORNADO-MTCA  с F/S AMC-модулем TORNADO-AZ/FMC с FMC-субмодулем, F/S AMC-модулем радиопроцессора TORNADO-ARX1, M/S AMC-модулем ЦОС/ПЛИС TORNADO-A6678/FMC с FMC-субмодулем и сетевым AMC-модулями T/AX-DSFPX и на базе 19" 1U  6-ти слотового шасси MicroTCA® с коммутатором MCH 10GbE кросс-панели
(нажмите чтобы увеличить)

Модульная мини-система ЦОС  TORNADO-mMTCA с M/S AMC-модулем TORNADO-AZ/FMC с FMC-субмодулем, и AMC-модулем T/AX-DSFPX на базе 2-х слотового мини-шасси MicroTCA® с "пассивной" кросс-панелью
(нажмите чтобы увеличить)

Компактная модульная система ЦОС  TORNADO-MTCA® с четырьмя M/S AMC-модулями ЦОС/ПЛИС TORNADO-A6678 и двумя сетевыми AMC-модулями T/AX-DSFPX и на базе 19" 1U  6-ти слотового шасси MicroTCA® с коммутатором MCH 10GbE кросс-панели
(нажмите чтобы увеличить)


Блок-схема комплекса ЦОС TORNADO-MTCA® из нескольких систем ЦОС на базе AMC-модулей ЦОС/ПЛИС TORNADO-A6678, сетевых AMC-модулей T/AX-DSFPX и шасси MicroTCA®
(нажмите чтобы увеличить)


AdvancedMC (AMC) модуль TORNADO-A6678/FMC с ПЦОС TI TMS320C6678, ПЛИС Xilinx Virtex-7 и FMC сайтом
(нажмите чтобы увеличить)

AdvancedMC (AMC) модуль TORNADO-AZU+/FMC+ с ПЛИС Xilinx Zynq Ulrascale+ MPSoC и FMC+ сайтом
(нажмите чтобы увеличить

AdvancedMC (AMC) модуль TORNADO-AZ/FMC с ПЛИС Xilinx Zynq-7000 SoC и FMC сайтом
(нажмите чтобы увеличить)

AMC-модуль ЦОС/ПЛИС TORNADO-A6678 и сетевой AMC-модуль T/AX-DSFPX
(нажмите чтобы увеличить)

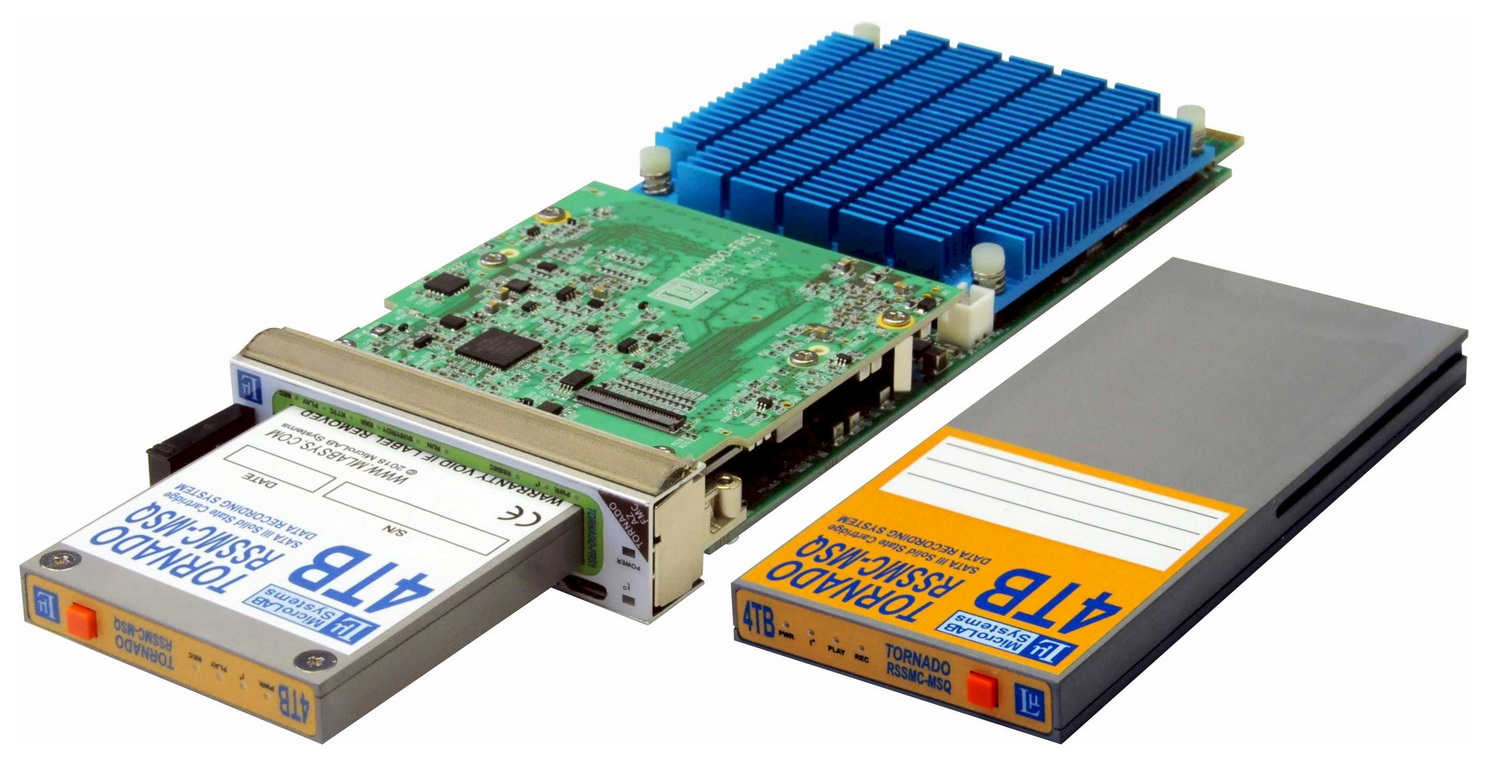

AMC-модуль TORNADO-ARS1 рекордера РЧ-сигналов и цифровых потоков на базе несущего AMC-модуля ПЛИС-ARM TORNADO-AZ/FMC с установленным картриджем 4TB
(нажмите чтобы увеличить)

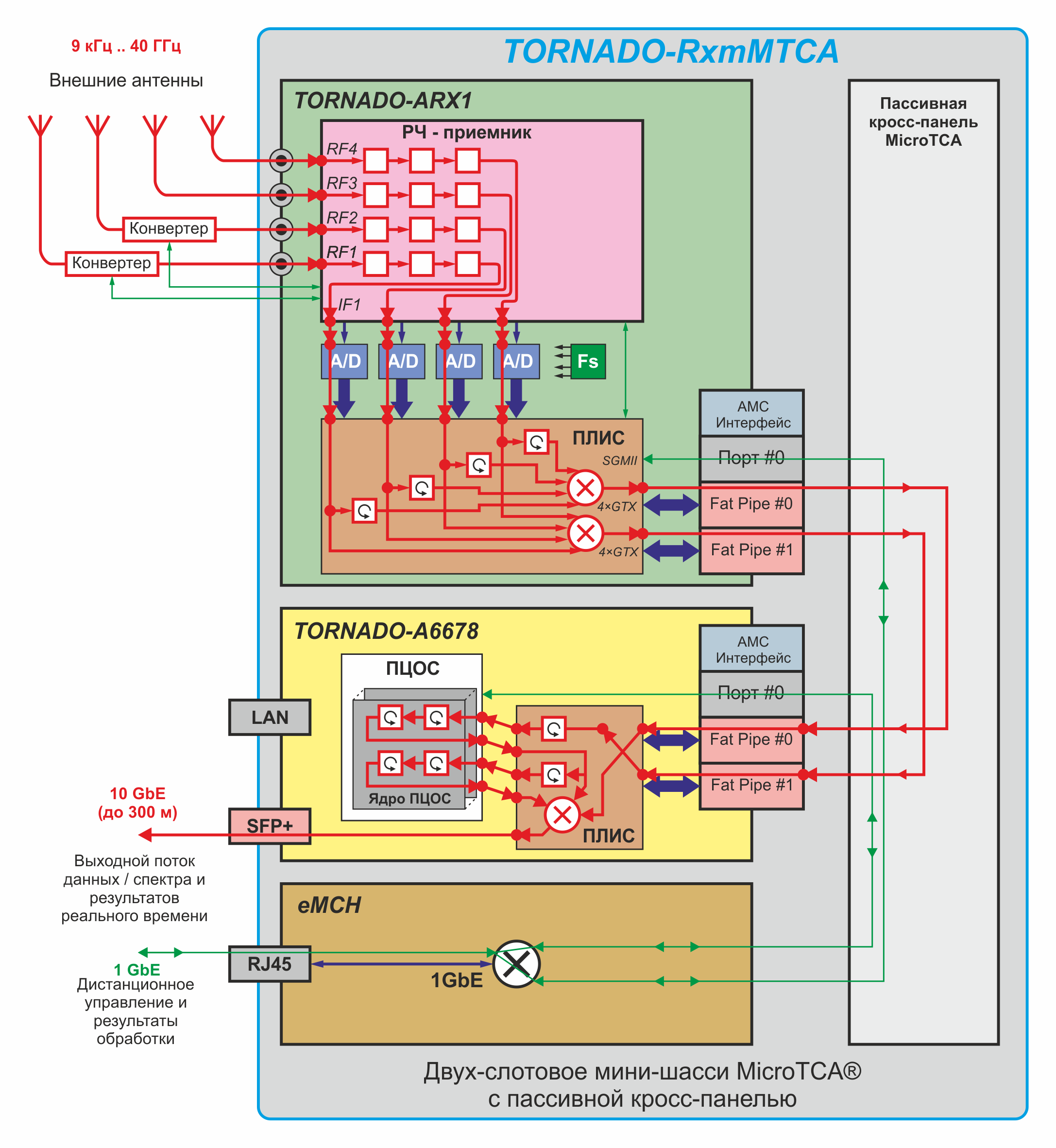

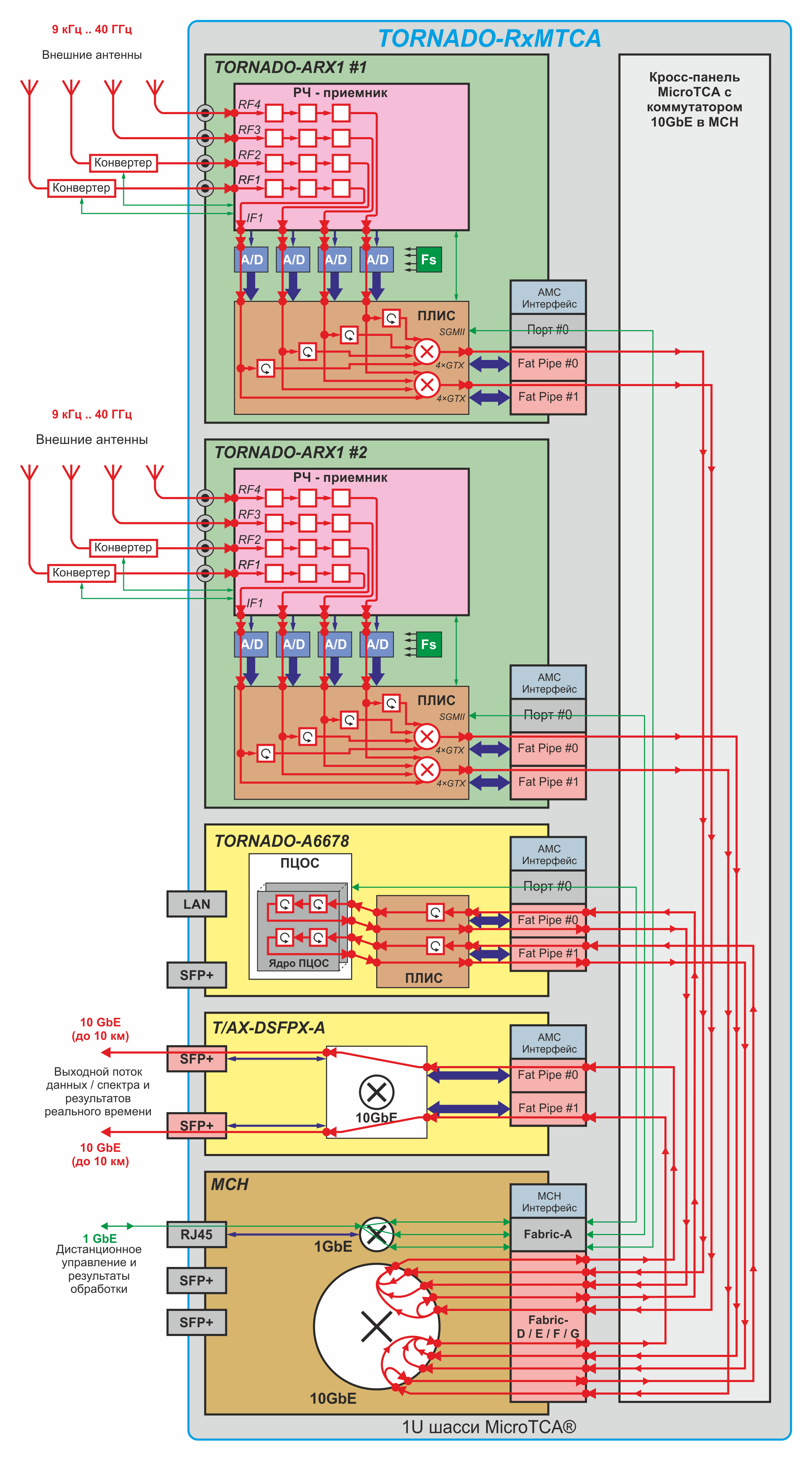

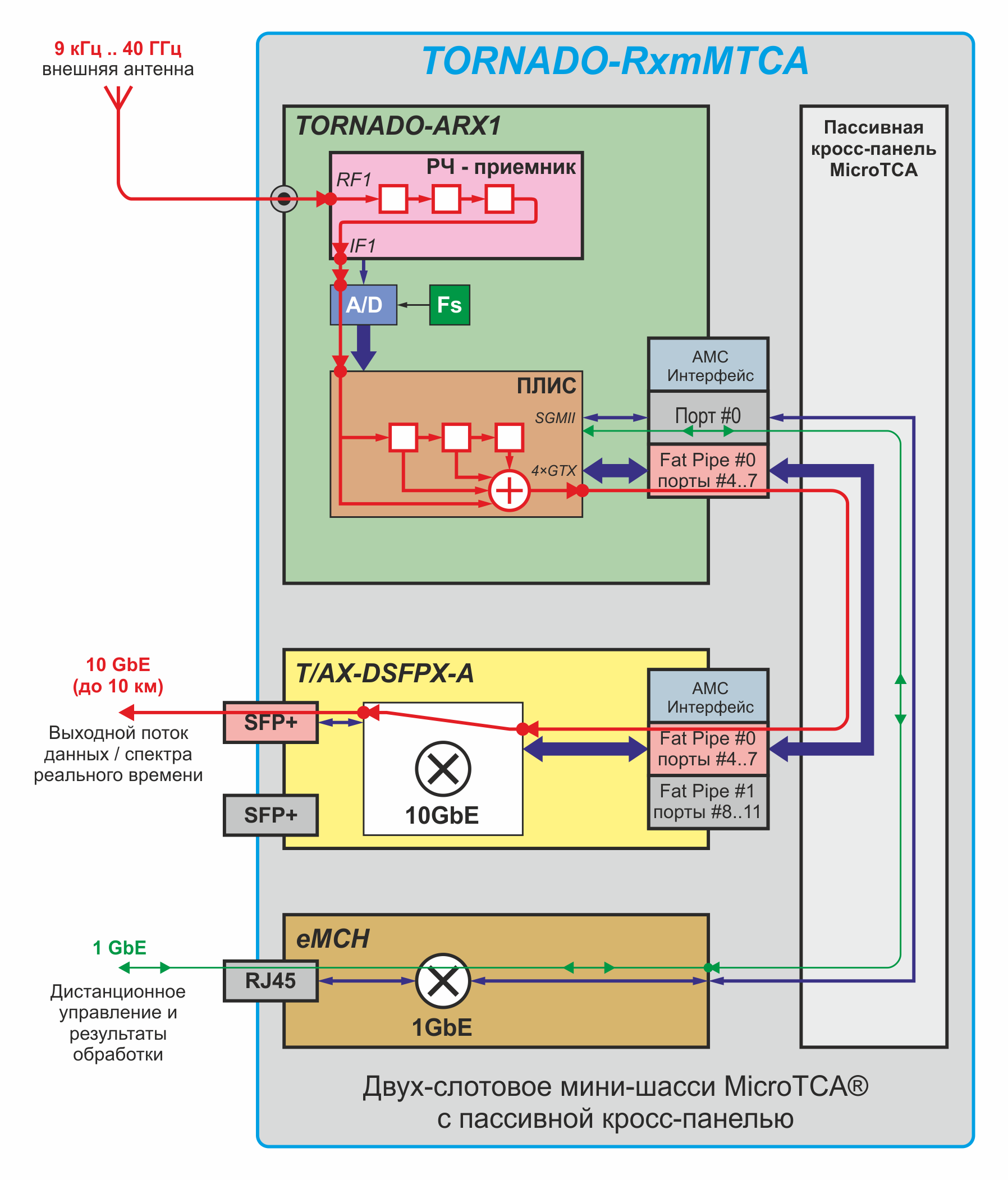

Модульные распределенные системы радиомониторинга TORNADO-RxMTCA® в конструктивах MicroTCA®
