Особенности

  • Поддерживает все отечественные процессоры ЦОС серии 1867ВЦ  ("НИИЭТ", г.Воронеж)
  • Поддерживают все процессоры ЦОС (ПЦОС) TMS320 фирмы Texas Instruments (TI), в т.ч.  'C66xx, 66AKxx, 'C6xxx, 'C5xxx ,'C2xxx,  'C30/'C31/'C32, 'VC33, 'C4x, 'C5x, 'C2xx, 'F2xx, OMAP, DaVinchi, и процессоры TI ARM
  • Поддерживаются средами TI Code Composer Studio и Code Composer
  • Эмулятор MIRAGE-NC2 включает PCMCIA CardBus карту с двухканальным универсальным JTAG/MPSD эмулятором и два или один подключаемых пода UniPod
  • Эмулятор MIRAGE-NP2 включает PCMCIA PC-card карту с двухканальным универсальным JTAG/MPSD эмулятором и два или один подключаемых пода UniPod
  • Эмулятор MIRAGE-NC2 до 5х раз быстрее чем все известные USB- и Ethernet- эмуляторы и все ISA-эмуляторы
  • Заменяют два универсальных JTAG/MPSD эмулятора в сверх-компактном пространстве
  • Два эмуляционных канала абсолютно независимы
  • Расширяются до любого числа каналов эмуляции установкой необходимого числа эмуляторов
  • Сверхкомпактный и сверхлегкий под UniPod  (W53xH33xD14mm, 79г с кабелем)
  • UniPod поддерживает оба JTAG и MPSD (‘C3x) отладочных интерфейса, позволяя иметь только один под для всех поколений процессоров ЦОС TMS320 и ARM фирмы Texas Instruments и всех отечественных процессоров ЦОС серии 1867ВЦ
  • ультра-гибкий и легкий соединительный кабель длиной 2м между картой PCMCIA CardBus/PC-card эмулятора и UniPod
  • Диапазон уровней 0.5V..5V сигналов интерфейса JTAG/MPSD
  • Программируемая частота 0.5MHz..30MHz интерфейса JTAG
  • Встроенный высокоточный измеритель питающего напряжения и частоты интерфейса JTAG/MPSD для полноценной диагностики отлаживаемого устройства
  • 6 светододных индикаторов на поде UniPod для индикации состояния интерфеса JTAG/MPSD
  • Высокая помехоустойчивость

Управляющий ПК

  • Поддержка Plug-and-Play
  • Устанавливаются с слот PCMCIA CardBus/PC-card ноутбуков
  • Устанавливаются в шину PCI ПК с помощью адаптера  PCI/cPCI/PMC/VME-to-PCMCIA

Средства проектирования ЦОС

  • Поддерживается средами TI Code Composer Studio и TI  Code Composer
  • Высокая скорость RTDX

Применение

  • Идеальное высокоскоростное средство отладки одно- и мультипроцессорных плат с процессорами TI ЦОС, TI ARM и отечественными процессорами ЦОС серии 1867ВЦ
  • Необходимый инструмент для отладки компактных и легких устройств
  • Идеален для отладки в мобильных "полевых" условиях
  • Мгновенно переустанавливается между мобильными ПК и настольными/промышленными ПК
  • Идеален для отладки силовых устройств, не имеюших изоляции от питающего сетевого напряжения
  • Единый под UniPod для JTAG и MPSD интерфейсов позволяет иметь только одну отладочную систему для всех поколений процессоров ЦОС и ARM фирмы Texas Instruments и отечественных процессоров ЦОС 1867ВЦ

Поддержка и Сервис

  • Пожизненная гарантия, полная техническая поддержка и обновление ПО

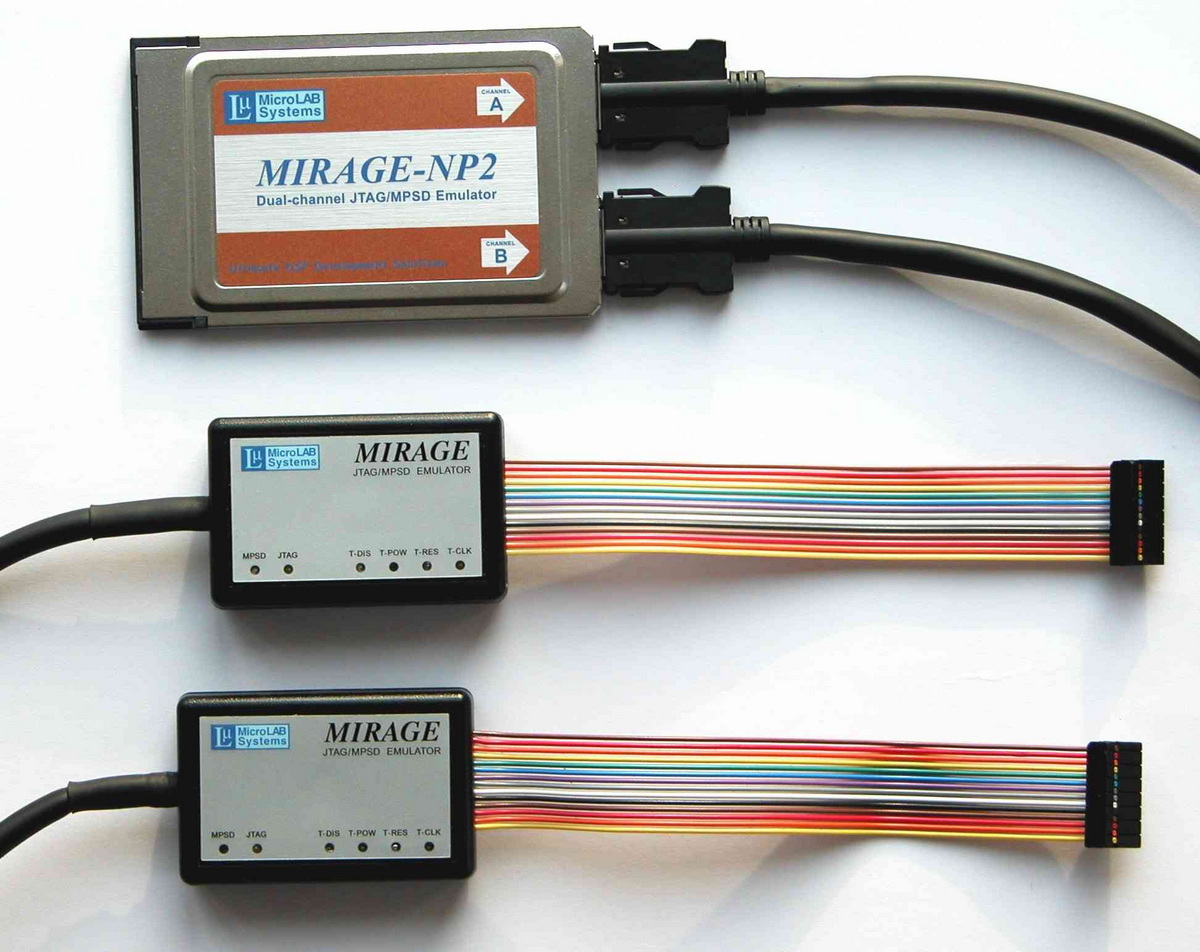

  Двухканальный эмулятор MIRAGE-NC2/NP2 с двумя подами UniPod для ноутбуков со слотом PCMCIA CardBus/PC-card, настольных и промышленных ПК
Эмулятор MIRAGE-NC2/NP2
и два пода
UniPod
(нажмите чтобы увеличить)


Двухканальный эмулятор MIRAGE-NC2/NP2 с двумя подами UniPod для ноутбуков со слотом PCMCIA CardBus/PC-card, настольных и промышленных ПК
Эмулятор MIRAGE-NC2/NP2
и два пода
UniPod

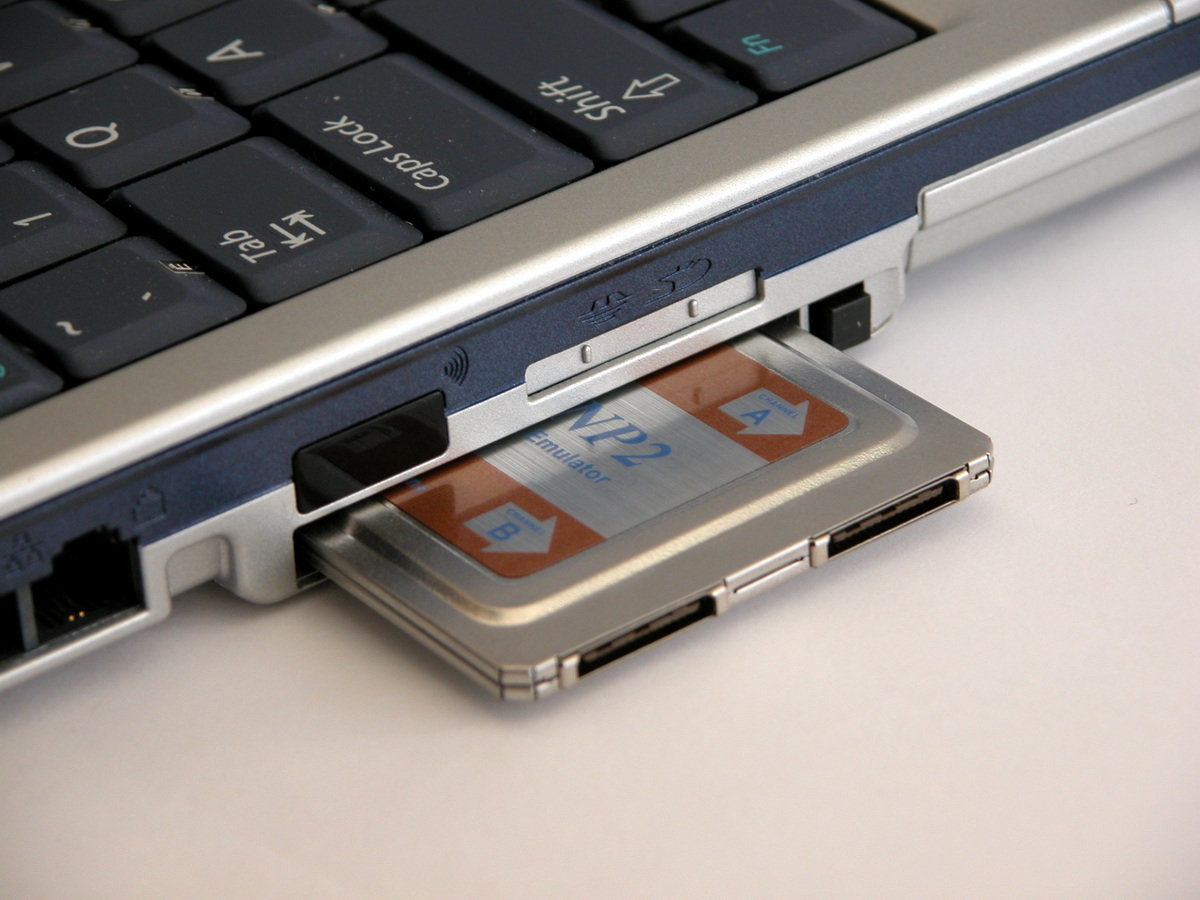

Карта эмулятора MIRAGE-NC2/NP2, установленная в слот PCMCIA CardBus/PC-card ноутбука
Эмулятор MIRAGE-NC2/NP2, установленный в слот PCMCIA CardBus/PC-card ноутбука

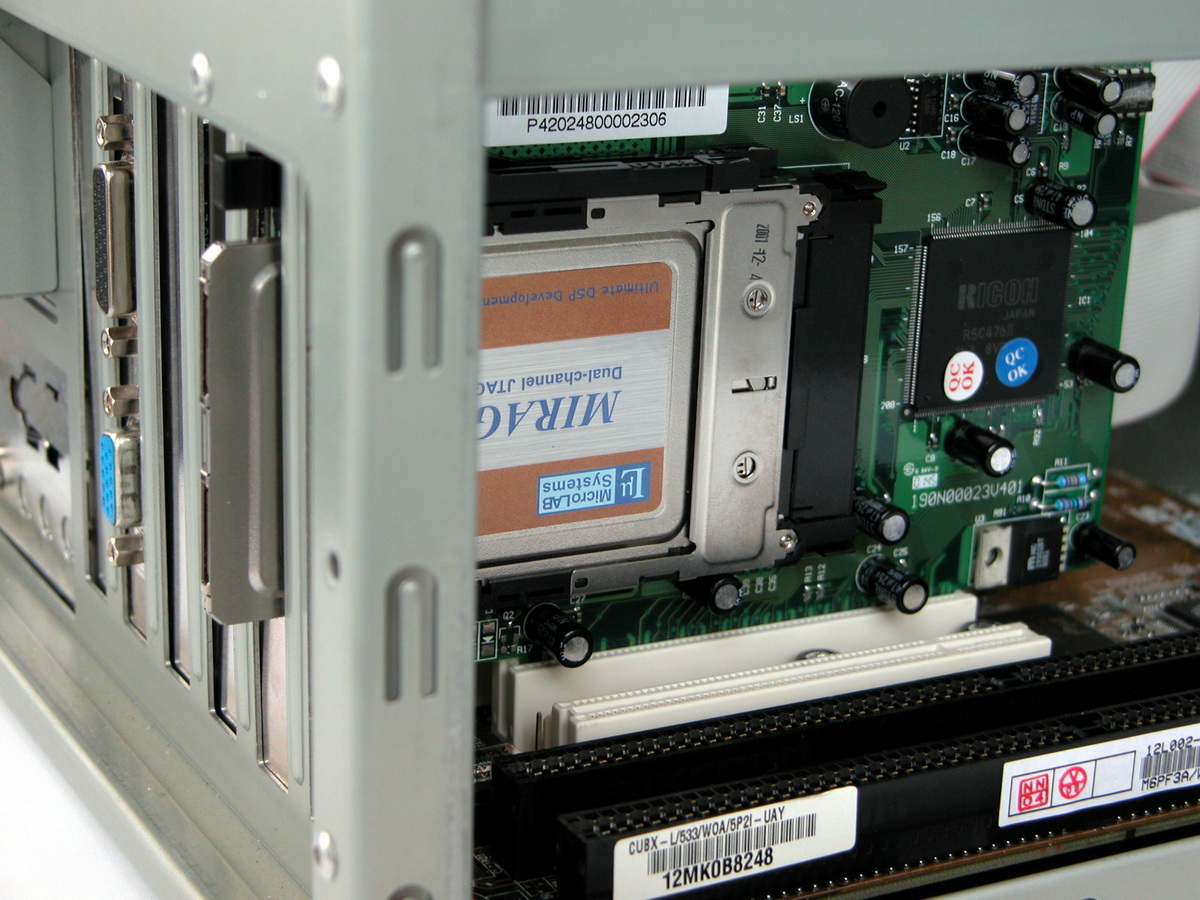

Карта эмулятора MIRAGE-NC2/NP2, установленная в шину PCI ПК с помощью адаптера PCI-to-PCMCIA
Эмулятор MIRAGE-NE1, установленный в шину PCI настольного ПК с помощью адаптера PCI-to-PCMCIA



ВНИМАНИЕ:  Эмуляторы MIRAGE-NC2/NP2 были разработаны для установки с слоты PCMCIA CardBus/PC-card® ноутбуков, которые сейчас имеют ограниченное распространение. МикроЛАБ Системс рекомендует использовать эмуляторы MIRAGE-NE1, которые используют современныей и более скоростной слот ExpressCard® ноутбуков и также устанавливаются в настольные и промышленные ПК. Двухканальные эмуляторы MIRAGE-NC2 доступны для заказа. Эмуляторы MIRAGE-NP2 сняты с производства.



Общая информация

Эмуляторы MIRAGE-NC2 и MIRAGE-NP2 - это новое поколение эмуляторов и одновременно первые двухканальные универсальные JTAG/MPSD эмуляторы в конструктиве PCMCIA CardBus/PC-card® для ноутбуков и настольных/промышленных ПК, которые поддерживают все процессоры ЦОС TI TMS320, процессоры TI ARM и все отечественные процессоры ЦОС серии 1867ВЦ ("НИИЭТ", г.Воронеж).

Эмулятор MIRAGE-NC2 имеет 32-х битный хост интерфейс PCMCIA CardBus®, что обеспечивает в 10х раз большую скорость загрузки и отладки приложений чем известные USB- и Ethernet- эмуляторы и до 5х раз большую скорость чем все ISA-эмуляторы.

Являющиеся одними из лидеров в индустрии эмуляторов для процессоров ЦОС TI TMS320, эмуляторы серии  MIRAGE-Nxx фирмы МикроЛАБ Системс явились первыми и до сих пор являются единственными в мире эмуляторами, которые включают сверхкомпактный и сверхлегкий двухстандартный JTAG/MPSD под UniPod (W53xH33xD14mm, вес 79г с кабелем) с ультра-гибким и легким соединительный кабелем длиной 2м между картой эмулятора и подом UniPod. Под UniPod позволяет иметь только один под для всех поколений процессоров ЦОС и TI ARM фирмы Texas Instruments и отечественных процессоров ЦОС с любым из отладочных интерфейсов JTAG или MPSD.

Эмуляторы серии MIRAGE-Nxx были первыми эмуляторами, которые интегрировали в себе функции эмуляторов и средства диагностики состояния отладочного интерфейса JTAG/MPSD в виде встроенного высокоточного измерителя питающего напряжения и частоты интерфейса JTAG/MPSD для полноценной диагностики отлаживаемого устройства.

Самый длинный в индустрии 2х-метровый соединительный кабель пода UniPod, "все-в-одном" поддержка интерфейсов JTAG/MPSD, работа в диапазоне уровней 0.5V..5V сигналов интерфейса JTAG/MPSD, программируемая частота 0.5MHz..30MHz интерфейса JTAG, быстрая передача данных RTDX, встроенные измерители напряжения и частоты JTAG/MPSD, сверх-компактный и сверх-легкий дизайн, а также простая Plug-and-Play установка делают эмуляторы серии MIRAGE-Nxx топовым "все-в-одном" и необходимым инструментарием для разработчиков программных и аппаратных средств ЦОС, используя мобильные и настольные ПК.

Эмуляторы MIRAGE-Nxx являются идеальным интсрументом для отладки современной компактной и легкой аппаратуры с низким питающим напряжением, которая требует гибких и легких кабелей подключения и ряда специфических требований к отладочной аппаратуре. Эмуляторы MIRAGE-Nxx позволяют организовать неограниченную по числу отладочных интерфейсов отладку мультипроцессорных систем путем установки необходимого числа эмуляторов в инструментальный ПК, что не позволюят делать старые эмуляторы с ISA-шиной.

Эмуляторы MIRAGE-Nxx поддерживаются средами TI Code Composer Studio и Code Composer.

Эмуляторы MIRAGE-NC2/NP2 устанавливаются непосредственно в слот PCMCIA CardBus/PC-card® ноутбуков и также устанавливаются в шину PCI настольных и промышленных ПК с помощью адаптеров PCI-to-PCMCIA, которые доступны от многочисленных производителей.

Все эмуляторы MIRAGE-Nxx имеют пожизненую гарантию и полноценное техническое обслуживание с бесплатным апдейтом ПО.



Информация для заказа

MIRAGE-NC2/2UP

  Карта PCMCIA CardBus двухканального универсального  JTAG/MPSD эмулятора с двумя  JTAG/MPSD подами UniPods ('максимальная' конфигурация. Включает адаптер PCI-to-CardBus для установки в шину PCI настольного и индустриального ПК.
MIRAGE-NC2/1UP   Карта PCMCIA CardBus двухканального универсального  JTAG/MPSD эмулятора с одним  JTAG/MPSD подом UniPods ('средняя' конфигурация. Включает адаптер PCI-to-CardBus для установки в шину PCI настольного и индустриального ПК.
UniPod   JTAG/MPSD под  UniPod. Используется как запасной под для эмуляторов MIRAGE-NE1 или как запасной или дополнительный под для эмуляторов MIRAGE-NC2 для апдейта 'средней' конфигурации MIRAGE-NC2/1UP до 'максимальной ' конфигурации MIRAGE-NC2/2UP.



Рекламные и прикладные материалы

  Рекламный листок эмуляторов MIRAGE-NC2
  Рекламный листок эмуляторов MIRAGE-NP2
    Эмуляторы MIRAGE-NE1 и MIRAGE-NC2 были успешно проверены на совместимость с отечественными процессорами ЦОС серии 1867ВЦ производства ОАО "НИИЭТ" (г.Воронеж). Отчет читайте здесь:
www.niiet.ru/news/microlab
  Презентация эмулятора MIRAGE-NP2
  Интервью П.Семенова (Ген.Директора фирмы "МикроЛАБ Системс", Россия) журналу 'Chip News' (№5, 2005): "MIRAGE-NP2 - новое поколение JTAG/MPSD эмуляторов фирмы МикроЛАБ Системс для процессоров ЦОС TMS320"
  Новости в журнале 'Chip News' (№5, 2005): "MIRAGE-NP2 - новое поколение JTAG/MPSD эмуляторов фирмы МикроЛАБ Системс для процессоров ЦОС TMS320 для мобильных, офиснах и промышленных ПК"
